型號說明
高級超聲波探傷儀EPOCH 1000系列
EPOCH 1000系列數字式超聲探傷儀將常規便攜式探傷儀的高級性能和相控陣成像能力結合在一起。EPOCH 1000、1000iR及1000i儀器的新型機身結構橫寬豎窄,配有全VGA顯示屏和用于參數調節的飛梭旋鈕和瀏覽箭頭鍵區,且完全符合EN12668-1標準。EPOCH 1000系列的高級常規超聲性能在EPOCH 1000i 中得到了加強,因為EPOCH 1000i儀器內置有相控陣成像功能。
主要特性
l 配有相控陣成像套裝功能
l 符合EN12668-1標準
l 37個數字式接收器濾波器選項
l 6 kHz脈沖重復頻率,用于高速掃查

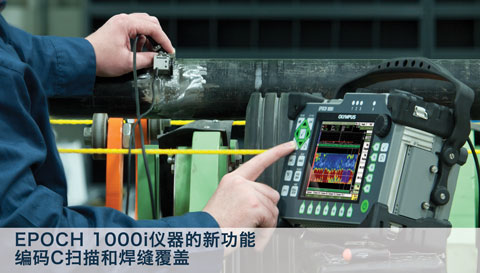

l 編碼或時基C掃描選項
l 自動相控陣探頭識別功能
l 直觀的楔塊延遲和靈敏度校準,針對所有聚焦法則
l 可編程模擬/報警輸出
l 符合IP66環境評級標準
l 橫寬豎窄的儀器面板設計,可利用瀏覽鍵區和飛梭旋鈕對參數進行調節
l 數字式高動態范圍接收器
l 陽光下可讀的全VGA顯示
l ClearWave視覺增強軟件包,用于常規A掃描解讀
l SureView顯示功能
l 參考光標和測量光標
l 標準動態DAC/TVG
l 標準機載DGS/AVG

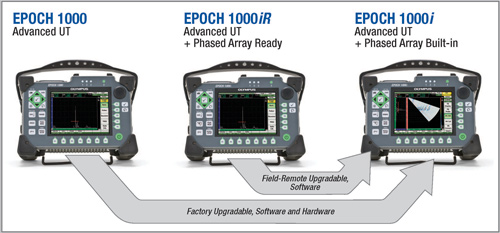

三種儀器配置水平,滿足多種檢測需要
EPOCH 1000
高級UT
EPOCH 1000是一款高級常規超聲探傷儀,可在授權的Olympus服務中心為其升級,使其具有相控陣成像功能。
EPOCH 1000iR
高級UT + 相控陣(如選購,可即刻使用)
EPOCH 1000iR具有與EPOCH 1000相同的超聲缺陷探測性能,并可以遠程激活的方式在工作現場被輕松升級為帶有相控陣功能的儀器。
EPOCH 1000i
高級UT + 內置相控陣功能
EPOCH 1000i的標準配置不僅具有與 EPOCH 1000相同的高級超聲探傷性能,而且還配備了內置的相控陣成像功能包。
主要工業應用
l 一般焊縫檢測
l 裂縫探測與定量
l 電力生產工業中的檢測
l AWS D1.1/D1.5焊縫檢測
l 鑄件和鍛件的缺陷檢測
l DGS/AVG缺陷定量
l 在線檢測
l 復合材料的分層和缺陷檢測
l 航空航天工業制造和維護中的檢測
l 汽車和運輸工業中的檢測

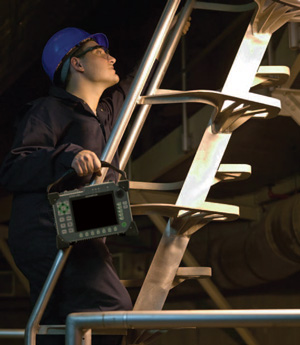

堅固、便攜、可在嚴酷的檢測環境中正常工作
EPOCH 1000系列儀器的設計符合IP66環境評級標準。這些儀器通過了防撞擊及防振動測試,并通過了在爆炸性氣氛和在寬泛的溫度范圍內操作的測試。測試證明這些儀器均可以在惡劣的檢測條件下正常工作。EPOCH 1000系列儀器的其它主要物理特性如下:
l 寬屏、全VGA(640 X 480)分辨率、彩色、透反顯示器,無論光線條件幽暗還是明亮,都能提供最佳的觀看效果。
l 結實的橡膠把手,便于攜帶。
l 安裝在儀器上的D型環堅固耐用,便于將儀器吊掛在胸前使用。
l 前、后支架便于將儀器放置于桌面上觀看,或者將其傾斜較大角度觀看。
l USB客戶端口和主機端口,用于與PC機通訊、直接打印,以及與其它外圍設備通信。
l VGA輸出,用于講座、培訓、遠程儀器監控。
l 可編程模擬輸出、報警輸出、RS-232通信。
l 標準內置可充電鋰離子電池。
機載存儲器與報告生成
EPOCH 1000系列儀器具有文件與數據庫傳輸、圖像捕獲及生成基本報告這些機載性能。這樣,用戶除了可在儀器上觀察實時圖像以外,這些機載性能還為用戶提供了多種訪問以前所存數據的可選方式。
閃存卡(CF)與USB記憶棒這兩種抽取式存儲器可用于導出圖像和報告。每臺EPOCH 1000系列儀器都隨機裝有一個閃存卡。
儀器的數據記錄器
高級數據記錄器的設計目的是方便捕獲數據,以生成包含圖像、測量值及校準信息的報告。數據記錄器既包含檢測文件,也包含一些專用的校準文件。在需要快速調整設置時,可以迅速調用這些校準文件。在需要快速生成報告時,可以使用帶有完整數據的檢測文件,也可以使用帶有基本圖像及捕獲測量值的檢測文件。數據記錄器中還包含一些高級文件類型,用于各種各樣的腐蝕檢測應用。
文件和數據庫傳輸
儀器完整的數據庫可被備份到一個USB記憶棒中,并可在任何EPOCH 1000系列儀器中得到恢復。單個文件也可被復制到USB記憶棒中,以在儀器之間進行文件傳輸。
圖像捕獲
可以使用抽取式媒體形式(CF或USB)捕獲并導出儀器的實時屏幕。還可創建特定的文件類型,以方便所存文件圖像的導出,用于各種類型的報告中。

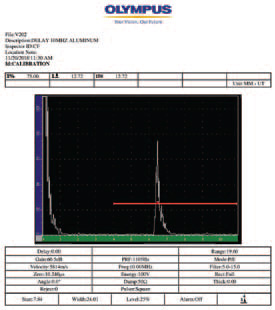

生成報告的能力
EPOCH 1000系列儀器具有更為完善的生成報告的能力,可以多種不同的格式動態輸出信息。可以在儀器中根據所存數據文件創建報告,并將報告以HTML格式傳送到適當?shù)拿襟w目標地址(CF或USB) 。根據報告所要求的特定信息,用戶可以選擇兩種報告類型的一種。用戶還可以導入自定義徽標,替代報告頁眉中的Olympus徽標。
PC機數據管理及報告生成

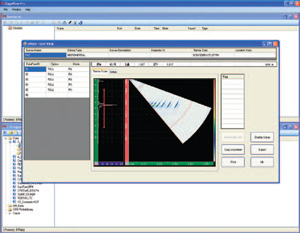

GageView Pro數據軟件
EPOCH 1000系列儀器與Olympus標準便攜式儀器的PC機接口程序GageView Pro完全兼容。通過GageView Pro接口程序,操作人員可下載所存的數據,查看、導出或備份這些數據,還可以生成包含設置參數、測量數據和波形的報告??梢允褂肬SB記憶棒在GageView Pro軟件中直接查看數據庫備份文件,而無需將EPOCH 1000系列儀器連接到PC機。使用這個軟件還可以進行文件備份、數據回顧及生成儀器文件的報告,而無需從工作現場中移出儀器。這個軟件程序還包含其它一些工具,如:儀器固件升級功用等。
特性:
l 下載保存的檢測數據及設置文件。
l 在PC機中查閱設置信息和測量數據。
l 將測量數據和校準數據導出到普通電子數據表程序。
l 備份儀器中的校準和檢測數據。
l 升級儀器固件。
l 生成包含設置參數、測量數據和波形的報告。
l 通過儀器數據庫的備份文件訪問所存數據
一般生成包含設置參數、測量數據和波形的報告。 l 通過儀器數據庫的備份文件訪問所存數據 技術規格 一般技術規格外型尺寸(寬 x 高 x 厚)252 mm x 177 mm x 107 mm重量3.67公斤,包括鋰離子電池。鍵區英文、國際符號、日語、中文語言英語、西班牙語、法語、德語、日語、漢語、俄語、意大利語、波蘭語探頭接口BNC接口,或No. 1 LEMO接口數據存儲機載多達10,000個帶波形的ID編碼,標準4 GB閃存卡(可插拔)電池類型單個鋰離子電池,可充電,標準型電池工作時間8小時(常規UT模式);7小時(相控陣模式)電源要求AC主電源:100 VAC~120 VAC、200 VAC~240 VAC,50 Hz~60 Hz待機狀態待機時間在15分鐘到120分鐘之間可調,可節省50 %的電池耗電量顯示器類型全VGA(640 x 480像素)透反彩色LCD顯示,更新速率為60 Hz顯示屏尺寸(寬 x 高,對角線)132.5 mm x 99.4 mm,165.1 mm輸入/輸出USB接口1個USB客戶端口,3個USB主機端口RS-232有視頻輸出VGA輸出標準模擬輸出4個模擬輸出,可選1V/10V全標度、最大4 mA報警輸出6個報警輸出,5V TTL,10 mA觸發器I/O觸發器輸入為5V TTL;觸發器輸出為5 V TTL,10 mA編碼器輸入雙軸編碼器線(正交)環境評級IP評級設計符合IP66要求爆炸性氣氛通過美軍標準MIL-STD-810F方法511.4程序1中規定的測試。爆炸性氣氛為NFPA 70,500節I級2分段D組中定義的氣氛。防撞擊測試通過IEC 600689-2-27的防撞擊測試,60 g,6 μs半正弦,共18軸。防振動測試通過了IEC 60068-2-6的正弦振動測試,5 Hz~150 Hz,2 g的位移振幅,20個振動周期。工作溫度-10° C~50° C電池存儲溫度-20° C~60° C電池充電溫度0° C ~40° CEPOCH 1000i相控陣技術規格聚焦法則61個物理探頭64個晶片虛擬探頭16個晶片視頻濾波關閉、低、高顯示模式A掃描、S掃描、線性掃描、C掃描、帶圖像的A掃描圖像更新速率所有A掃描的更新速率為60 Hz;所有圖像的更新速率為20 Hz。脈沖發生器EPOCH 1000、EPOCH 1000iR、EPOCH 1000i(常規UT模式)EPOCH 1000i(PA模式)脈沖發生器類型可調方波PRF5 Hz~6000 Hz,增量為5 Hz。手動可調。最大為1520 Hz。能量設置50 V~475 V,增量為25 V。40 V或80 V脈沖寬度25 ns~5000 ns(0.1MHz)范圍內可調,利用PerfectSquare技術40 ns~1000 ns可調,利用PerfectSquare技術阻尼50、100、200、400 Ω不適用脈沖發生器延遲不適用0~10 μs,分辨率為2.5 ns接收器增益0 dB~110 dB0 dB~80 dB最大輸入信號20 Vp-p每個通道為250 mVp-p接收器輸入阻抗400 Ω ± 5%50 Ω ± 10%接收器帶寬0.2~26.5 MHz,-3 dB0.5~12.5 MHz,-3 dB接收器延遲不適用0~10 μs,分辨率為2.5 ns數字濾波器設置標準濾波器設置(通過EN12668-1測試,并符合EN12668-1要求):7個濾波器;高級濾波器設置(未經EN12668-1測試):30個濾波器。6個濾波器檢波全波、正半波、負半波、射頻波抑制0%~80%滿屏高,帶有可視警告。波幅測量0%~110%滿屏高,分辨率為0.25%。測量速率在所有模式下,相當于PRF。校準自動校準? 聲速、零位偏移? 垂直聲束(第一個底面回波,或回波到回波)? 角度聲束(聲程或者深度)? 聲速、零位偏移、靈敏度? 聲程或深度(零位偏移)檢測模式脈沖回波、雙晶或穿透脈沖回波單位毫米、英寸、微秒范圍3.33 mm~26,806 mm,鋼中縱波聲速。61個聚焦法則,3.33 mm~390.9.5 mm,在5900個m/s聲速635 m/s~15240 m/s零位偏移0 μs~750 μs 不適用顯示延遲-59 mm~25,400 mm0到最大范圍折射角度0°~85°,增量為0.1°61個角度聚焦法則,增量為0.5°、1.0°、1.5°或2.0°,在-80°~+80°范圍內可調。閘門測量閘門2個完全獨立的閘門,用于波幅和渡越時間的測量。測量模式聲程聲程、深度界面閘門可選,帶有閘門1和閘門2跟蹤不適用閘門起點在整個顯示范圍內可變閘門寬度在從閘門起點到顯示范圍的終點區域內可變閘門高度在2%~95%滿屏高范圍內可變報警? 正閾值和負閾值? 最小深度? 正閾值和負閾值(針對所選聚焦法則)? 最小深度(針對所選聚焦法則)參考光標2個用于A掃描的參考光標2個用于A掃描的參考光標;4個用于圖像的參考光標測量顯示的測量值6個位置(手動或自動選擇)閘門1厚度、聲程、投射、深度、波幅、渡越時間、最小/最大深度、最小/最大波幅閘門2與閘門1相同界面(IF)閘門(可選)厚度不適用回波到回波標準。在閘門2-1、閘門2-IF、閘門1-IF之間選擇。其它測量DGS/AVG的上沖值(dB)、DGS/AVG的ERS(等效反射體大?。WS D1.1/D1.5定級(D值)、抑制值DAC/TVG標準DAC點多達50個點,110 dB動態范圍多達20個點,40 dB動態范圍特殊DAC模式20 %~80 % DAC、自定義DAC(多達6條曲線)不適用TVG表多達50個點,110 dB動態范圍,在所有PRF設置下都與IF閘門兼容。多達20個點,40 dB動態范圍曲面校正標準。角度聲束測量中,對管材或棒材的外徑校正。 技術規格 | ||
外型尺寸(寬 x 高 x 厚) | 252 mm x 177 mm x 107 mm | |
重量 | 3.67公斤,包括鋰離子電池。 | |
鍵區 | 英文、國際符號、日語、中文 | |
語言 | 英語、西班牙語、法語、德語、日語、漢語、俄語、意大利語、波蘭語 | |
探頭接口 | BNC接口,或No. 1 LEMO接口 | |
數據存儲 | 機載多達10,000個帶波形的ID編碼,標準4 GB閃存卡(可插拔) | |
電池類型 | 單個鋰離子電池,可充電,標準型 | |
電池工作時間 | 8小時(常規UT模式);7小時(相控陣模式) | |
電源要求 | AC主電源:100 VAC~120 VAC、200 VAC~240 VAC,50 Hz~60 Hz | |
待機狀態 | 待機時間在15分鐘到120分鐘之間可調,可節省50 %的電池耗電量 | |
顯示器類型 | 全VGA(640 x 480像素)透反彩色LCD顯示,更新速率為60 Hz | |
顯示屏尺寸(寬 x 高,對角線) | 132.5 mm x 99.4 mm,165.1 mm | |
輸入/輸出 | ||
USB接口 | 1個USB客戶端口,3個USB主機端口 | |
RS-232 | 有 | |
視頻輸出 | VGA輸出標準 | |
模擬輸出 | 4個模擬輸出,可選1V/10V全標度、最大4 mA | |
報警輸出 | 6個報警輸出,5V TTL,10 mA | |
觸發器I/O | 觸發器輸入為5V TTL;觸發器輸出為5 V TTL,10 mA | |
編碼器輸入 | 雙軸編碼器線(正交) | |
環境評級 | ||
IP評級 | 設計符合IP66要求 | |
爆炸性氣氛 | 通過美軍標準MIL-STD-810F方法511.4程序1中規定的測試。爆炸性氣氛為NFPA 70,500節I級2分段D組中定義的氣氛。 | |
防撞擊測試 | 通過IEC 600689-2-27的防撞擊測試,60 g,6 μs半正弦,共18軸。 | |
防振動測試 | 通過了IEC 60068-2-6的正弦振動測試,5 Hz~150 Hz,2 g的位移振幅,20個振動周期。 | |
工作溫度 | -10° C~50° C | |
電池存儲溫度 | -20° C~60° C | |
電池充電溫度 | 0° C ~40° C | |
EPOCH 1000i相控陣技術規格 | ||
聚焦法則 | 61個 | |
物理探頭 | 64個晶片 | |
虛擬探頭 | 16個晶片 | |
視頻濾波 | 關閉、低、高 | |
顯示模式 | A掃描、S掃描、線性掃描、C掃描、帶圖像的A掃描 | |
圖像更新速率 | 所有A掃描的更新速率為60 Hz;所有圖像的更新速率為20 Hz。 | |
脈沖發生器 | ||
EPOCH 1000、EPOCH 1000iR、EPOCH 1000i (常規UT模式) | EPOCH 1000i (PA模式) | |
脈沖發生器類型 | 可調方波 | |
PRF | 5 Hz~6000 Hz,增量為5 Hz。 | 手動可調。最大為1520 Hz。 |
能量設置 | 50 V~475 V,增量為25 V。 | 40 V或80 V |
脈沖寬度 | 25 ns~5000 ns(0.1MHz)范圍內可調,利用PerfectSquare技術 | 40 ns~1000 ns可調,利用PerfectSquare技術 |
阻尼 | 50、100、200、400 Ω | 不適用 |
脈沖發生器延遲 | 不適用 | 0~10 μs,分辨率為2.5 ns |
接收器 | ||
增益 | 0 dB~110 dB | 0 dB~80 dB |
最大輸入信號 | 20 Vp-p | 每個通道為250 mVp-p |
接收器輸入阻抗 | 400 Ω ± 5% | 50 Ω ± 10% |
接收器帶寬 | 0.2~26.5 MHz,-3 dB | 0.5~12.5 MHz,-3 dB |
接收器延遲 | 不適用 | 0~10 μs,分辨率為2.5 ns |
數字濾波器設置 | 標準濾波器設置(通過EN12668-1測試,并符合EN12668-1要求):7個濾波器; 高級濾波器設置(未經EN12668-1測試):30個濾波器。 | 6個濾波器 |
檢波 | 全波、正半波、負半波、射頻波 | |
抑制 | 0%~80%滿屏高,帶有可視警告。 | |
波幅測量 | 0%~110%滿屏高,分辨率為0.25%。 | |
測量速率 | 在所有模式下,相當于PRF。 | |
校準 | ||
自動校準 | ? 聲速、零位偏移 ? 垂直聲束(第一個底面回波,或回波到回波) ? 角度聲束(聲程或者深度) | ? 聲速、零位偏移、靈敏度 ? 聲程或深度(零位偏移) |
檢測模式 | 脈沖回波、雙晶或穿透 | 脈沖回波 |
單位 | 毫米、英寸、微秒 | |
范圍 | 3.33 mm~26,806 mm,鋼中縱波聲速。 | 61個聚焦法則,3.33 mm~390.9.5 mm,在5900個m/s |
聲速 | 635 m/s~15240 m/s | |
零位偏移 | 0 μs~750 μs | 不適用 |
顯示延遲 | -59 mm~25,400 mm | 0到最大范圍 |
折射角度 | 0°~85°,增量為0.1° | 61個角度聚焦法則,增量為0.5°、1.0°、1.5°或2.0°,在-80°~+80°范圍內可調。 |
閘門 | ||
測量閘門 | 2個完全獨立的閘門,用于波幅和渡越時間的測量。 | |
測量模式 | 聲程 | 聲程、深度 |
界面閘門 | 可選,帶有閘門1和閘門2跟蹤 | 不適用 |
閘門起點 | 在整個顯示范圍內可變 | |
閘門寬度 | 在從閘門起點到顯示范圍的終點區域內可變 | |
閘門高度 | 在2%~95%滿屏高范圍內可變 | |
報警 | ? 正閾值和負閾值 ? 最小深度 | ? 正閾值和負閾值(針對所選聚焦法則) ? 最小深度(針對所選聚焦法則) |
參考光標 | 2個用于A掃描的參考光標 | 2個用于A掃描的參考光標;4個用于圖像的參考光標 |
測量 | ||
顯示的測量值 | 6個位置(手動或自動選擇) | |
閘門1 | 厚度、聲程、投射、深度、波幅、渡越時間、最小/最大深度、最小/最大波幅 | |
閘門2 | 與閘門1相同 | |
界面(IF)閘門(可選) | 厚度 | 不適用 |
回波到回波 | 標準。在閘門2-1、閘門2-IF、閘門1-IF之間選擇。 | |
其它測量 | DGS/AVG的上沖值(dB)、DGS/AVG的ERS(等效反射體大?。WS D1.1/D1.5定級(D值)、抑制值 | |
DAC/TVG | 標準 | |
DAC點 | 多達50個點,110 dB動態范圍 | 多達20個點,40 dB動態范圍 |
特殊DAC模式 | 20 %~80 % DAC、自定義DAC(多達6條曲線) | 不適用 |
TVG表 | 多達50個點,110 dB動態范圍,在所有PRF設置下都與IF閘門兼容。 | 多達20個點,40 dB動態范圍 |
曲面校正 | 標準。角度聲束測量中,對管材或棒材的外徑校正。 |
