EPOCH 600超聲波探傷儀

prev
next

EPOCH 600超聲波探傷儀

產品概述:
EPOCH 600是一款中級水平的手持式超聲探傷儀。EPOCH 600僅重1.68公斤(3.72磅),機身橫寬豎窄,機殼堅固耐用,可以在非常惡劣的檢測環境中正常工作。EN12668-1型號儀器增加了400 V PerfectSquare可調方波脈沖發生器及用于加強信噪比的數字式濾波性能
咨詢熱線:13761118001

產品介紹

型號說明

EPOCH 600超聲波探傷儀


EPOCH 600是一款中級水平的手持式超聲探傷儀。EPOCH 600僅重1.68公斤(3.72磅),機身橫寬豎窄,機殼堅固耐用,可以在非常惡劣的檢測環境中正常工作。EN12668-1型號儀器增加了400 V PerfectSquare可調方波脈沖發生器及用于加強信噪比的數字式濾波性能。

EPOCH 600數字式超聲探傷儀將Olympus領先行業的常規探傷性能及儀器機身小巧、操作直觀的高效性融合在一起。EPOCH 600探傷儀使用高效的菜單功能和快捷鍵訪問參數,為檢測人員提供了操作極為簡便的高質量的缺陷檢測平臺。

寬屏、全VGA透反顯示及正等待專利通過的數字式高動態范圍接收器使得儀器屏幕在任何光線條件下都可顯示穩定、清晰的A掃描圖像。EPOCH 600型儀器具有兩種調節參數的硬件配置:一種是旋轉飛梭,另一種是位于小鍵盤上的瀏覽區域。EPOCH 600的設計符合EN12668-1標準的要求,而且具有所有標準的及可選購的缺陷探傷性能。這款儀器因其堅固耐用、符合人體工程學的設計,可以用于幾乎任何檢測環境,而其靈活的PerfectSquare脈沖發生器和數字式濾波性能可以完成幾乎任何檢測應用。

主要特性

l  設計符合EN12668-1要求。

l  PerfectSquare可調方波脈沖發生器。

l  數字式高動態范圍接收器。

l  8個數字式濾波器,可加強信噪比。

l  2 kHz PRF,用于快速掃查。

l  旋轉飛梭或瀏覽鍵區,用于調整配置。

l  陽光下可讀的寬屏、全VGA顯示。

l  電池工作時間長,支持鋰離子電池或堿性電池。

l  標準的動態DAC/TVG,以及機載的DGS/AVG。

l  2 GB microSD存儲卡,用于數據傳輸和存儲。

l  USB(OTG)端口,用于與PC機通信及直接打印。

l  報警和VGA輸出。

l  可選模擬輸出。 EPOCH 600


簡潔小巧、品質上乘

EPOCH 600型儀器既有基礎探傷儀的高效能,又有Olympus最強大的全數字化超聲儀器的上乘質量。這款小巧便攜、操作簡便的儀器配有各種動態、可靠的檢測功能。鑒于儀器這種在特點方面的優化平衡,任何水平的操作人員都可使用這款強大的超聲探傷儀。

操作簡單,堅固耐用

EPOCH 600型儀器的設置宗旨是通過簡單的基本儀器提供高水平的探傷性能。EPOCH 600型儀器的設計符合人體工程學的要求,且直觀、實用,無論經驗豐富還是初涉行業的檢測人員都適宜使用這款探傷儀。

直觀的用戶界面

EPOCH 600型儀器的用戶界面基于已得到行業驗證的EPOCH 1000系列探傷儀。這款儀器使用簡單的菜單結構進行儀器設置、校準及軟件功能調整等操作,而其EPOCH品牌儀器標志性的快捷鍵可訪問關鍵的檢測功能,如:增益、閘門調整、屏幕凍結及文件保存。EPOCH 600型儀器的用戶界面提供多種文字版本,可供任何水平的操作人員使用。

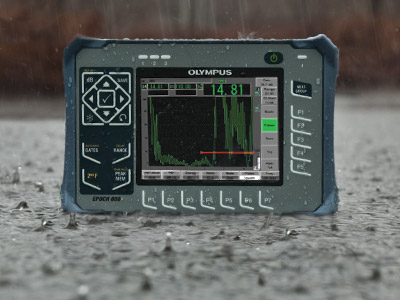

小巧、便攜,用于所有檢測環境



EPOCH 600型儀器可用于幾乎所有檢測環境,其中包括實驗室工作臺上的測試操作以及極端惡劣、危險的野外工程檢測。EPOCH 600型儀器的旋轉飛梭硬件配置符合IP66要求,瀏覽鍵區硬件配置符合IP67要求,此外,儀器還通過了極其嚴格的環境和可靠性標準的測試。操作人員在任何檢測環境中使用這款儀器,都會對儀器的性能及耐用性信心十足。該款儀器已經通過了防振動、防撞擊、在爆炸性氣氛及寬泛的溫度范圍內使用的測試。由于EPOCH 600型儀器的電池工作時間可以超過12小時,因而成為進行遠程檢測的理想的解決方案。

明亮的全VGA顯示

EPOCH 600型儀器具有全VGA(640 X 480像素)分辨率的顯示。EPOCH 600型儀器的橫寬豎窄的面板設計優化了出現在高質量顯示屏上的A掃描圖像的大小及清晰度。這款儀器使用了透反技術,在光線較暗的室內使用強背光,在陽光直射的情況下使用環境光,或稱假背光。在任何光線條件下,儀器的VGA屏幕都可顯示極為清晰的圖像。

提供舒適瀏覽的選項

EPOCH 600型儀器具有高品質的超聲性能。EPOCH 600型儀器基于與EPOCH XT、LTC及EPOCH 1000系列儀器相同的數字式結構,提供了靈活、強大的脈沖發生與接收性能,從而滿足了大多數缺陷檢測應用的要求。

脈沖發生器/接收器

EPOCH 600型儀器的標準配置具有強大的缺陷探測性能,如:

l  PerfectSquare可調方波脈沖發生器。

l  數字式高動態范圍接收器。

l  8個100%數字式濾波器設置。

l  可以自動或手動方式在10 Hz~2000 Hz范圍內調節PRF。

l  脈沖發生器電壓范圍為100 V~400 V。

l  波幅分辨率為±0.25%。

l  5個自定義的數字式測量。

便利的瀏覽方式

為了滿足不同用戶的需要與偏好,EPOCH 600型儀器備有兩種硬件配置:一種是用于調節的旋轉飛梭,另一種是鍵盤上的瀏覽鍵區。旋轉飛梭與瀏覽鍵區的箭頭鍵用于參數調節與參數值切換。



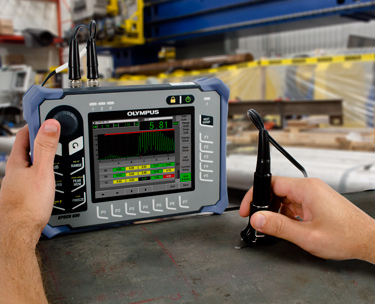

旋轉飛梭

EPOCH 600型儀器的旋轉飛梭與確定鍵和返回鍵一起使用,可以對參數值進行粗略和細微調節。在檢測過程中,操作人員可以鎖住旋轉飛梭,以避免參數值被意外修改。這種硬件配置可以快速切換參數值,滿足了那些偏好使用飛梭調整參數的用戶的要求。旋轉飛梭配置的設計符合IP66要求。



瀏覽鍵區

EPOCH 600型儀器的瀏覽鍵區是EPOCH探傷儀的標志性特色。瀏覽鍵區的向上、向下箭頭鍵用于參數的粗略調節,向左和向右箭頭鍵用于參數的細微調節。瀏覽鍵區還包含其他幾個功能及常用參數,如:增益、保存、確定鍵及返回鍵。瀏覽鍵區硬件配置的設計符合IP67的要求。

便攜、堅固、符合人體工程學要求



外觀特性

EPOCH 600型儀器是一款重量輕、易攜帶的探傷儀,其堅固、靈活的特點使其可用于幾乎所有檢測環境中。該款儀器的一些外觀特性如下:

l  寬屏、全VGA分辨率、透反顯示,無論在室內光線還是直射的陽光下都可顯示明亮清晰的圖像。

l  儀器的4個角裝有外膜為橡膠的保護套,起到防撞擊、抗磨損的作用。

l  4個拴系胸掛帶的位置。

l  無需使用工具即可打開的電池艙和側邊的I/O蓋。

l  用于穩固放置儀器的支架,帶有直角彎鉤,可在0度到180度之間變換直立的角度。

l  儀器側面用于封住USB OTG接口及移動存儲卡接口的帶密封墊的蓋。

l  標準內置充電鋰離子電池。

l  標準AA堿性電池盒,提高了儀器的便攜性。

l  重量輕,設計符合人體工程學,增加了儀器的便攜性和使用的方便性。

標準配置

l  EPOCH 600數字式超聲探傷儀,AC電源操作或電池操作。

l  充電器/AC適配器(100 VAC、115 VAC、230 VAC,50 Hz或60 Hz)

l  充電鋰離子電池

l  堿性電池盒

l  儲運箱

l  基本操作用戶手冊

l  簡易入門說明書

l  信息全面的操作手冊(CD)

l  一年有限擔保

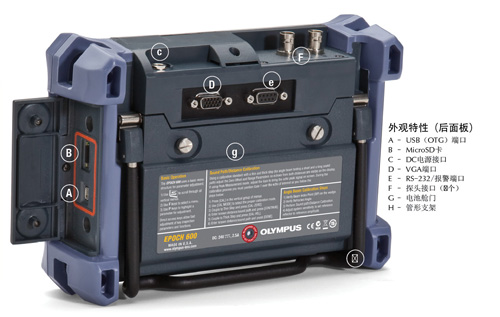

外觀特性(后面板)



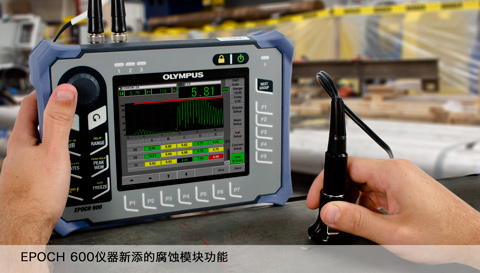

腐蝕模塊概述

 EPOCH 600儀器包含一個名為腐蝕模塊的特殊應用功能。這個功能專為那些需要將缺陷探測和腐蝕測量兩項解決方案作為儀器標準配置的操作人員而設計。這個可選購軟件簡化了儀器在完成腐蝕應用過程中的操作:減少了設置時間,可以更有效地進行數據采集。這款腐蝕模塊在使EPOCH 600儀器保持了其標準探傷儀特色的同時,為儀器補充了很多業內領先的腐蝕檢測性能。這些腐蝕檢測性能都是經由專用腐蝕測厚儀(如:Olympus 38DL PLUS)改良的性能。這種探傷與腐蝕測厚性能的組合不僅極大地降低了對操作人員培訓的要求,而且增強了廣受歡迎的EPOCH 600儀器的通用性能。



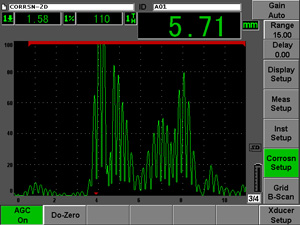

開發腐蝕模塊功能的目的是為進行基本腐蝕檢測的操作人員提供一種快速、簡便的解決方案。這個功能與多種業內領先的Olympus雙晶探頭相兼容,其中包含D790探頭。選擇好適當?shù)奶筋^后,腐蝕模塊會對脈沖發生器/接收器的設置進行智能性調整,以保證得到超聲檢測的最佳效果??梢宰詣訉y量閾限和增益進行調整,從而可使操作人員在極少動手調整設置的情況下立即得到厚度測量讀數。操作人員使用了這個功能后,就不再需要像以往一樣,為保持測量的穩定性及避免幾何形狀發出的干擾性回波,而對閘門的起始、寬度和水平進行不斷地調整了。EPOCH 600腐蝕模塊功能還可以(簡便地)進行回波到回波測量。



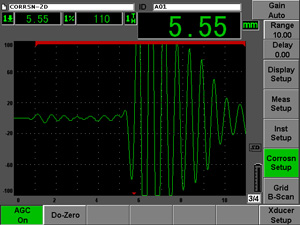

特性

 腐蝕模塊功能包含很多與專用腐蝕測厚儀相同的特性。這些可以保證高效、精確地完成檢測的特性如下:

l  基于探頭選擇對脈沖發生器/接收器進行自動設置

l  用于探頭磨損補償?shù)淖詣恿阄还δ埽―o-Zero)

l  V聲程校正

l  測厚儀的測量算法

l  單一回波測量或回波到回波測量

l  用于正確測量的噪聲空白和橫波回波



腐蝕模塊還具有各種腐蝕類數據記錄器文件類型,其中包括2D柵格文件和序列文件。以彩色編碼的柵格視圖還可以對檢測區域的材料厚度的減薄趨勢進行實時視覺分析。這個柵格視圖的彩色編碼可為最多3個用戶定義的厚度范圍顯示。



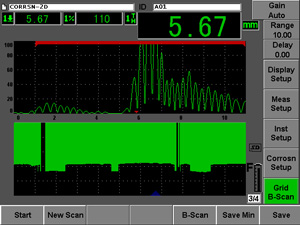

腐蝕模塊還包含一個時控B掃描視圖。這個B掃描的采集基于單個回波或來自回波到回波測量。B掃描可以為最多3個用戶定義的厚度范圍顯示彩色編碼。B掃描用于快速采集潛在缺陷區域的數據并制作綜合性報告。







技術規格

一般規格

外型尺寸(寬 x 高 x厚)

236毫米x167毫米x70毫米

重量

1.68公斤,包括鋰離子電池。

鍵區文字

英文、國際符號、日文、中文。

語言

英語、西班牙語、法語、德語、日語、漢語。

探頭接口

BNC接口,或No. 1 LEMO接口。

數據存儲

機載50000個ID編碼,可插拔的2 GB MicroSD卡(標準)。

電池類型

單個鋰離子電池,可充電,標準型。

電池供電時間

12到13小時(鋰離子電池),3小時(堿性電池)。

電源要求

AC主電源:100 VAC~120 VAC、200 VAC~240 VAC,50 Hz~60 Hz。

顯示器類型

全VGA(640 x 480像素)透反彩色LCD,60 Hz更新速率。

顯示屏尺寸(寬x高,對角線)

117毫米 X 89毫米,146毫米。

脈沖發生器

脈沖發生器

可調方波

PRF

10 Hz~2000 Hz,增量為10 Hz。

能量設置

100 V、200 V、300 V或400 V。

脈沖寬度

25 ns~5000 ns(0.1 MHz)可調,利用PerfectSquare技術。

阻尼

50、100、200、400 Ω。

接收器

增益

0~110 dB。

最大輸入信號

20 V P-P。

接收器輸入阻抗

400 Ω ±5%。

接收器帶寬

0.2 MHz~26.5 MHz,-3 dB。

數字式濾波器設置

8個標準數字式濾波器設置:0.2~10 MHz、2.0~21.5 MHz、8.0-26.5 MHz、0.5~4 MHz、0.2~1.2 MHz、1.5~8.5 MHz、5~15 MHz、DC-10 MHz。

檢波

全波、正半波、負半波、射頻波。

水平線性

±0.5% FSW。

垂直線性

0.25 % FSH,放大器精度為±1 dB。

抑制

0~80%滿屏高,帶有可視警告。

波幅測量

0~110%滿屏高,分辨率為0.25%。

測量速率

在所有模式下,相當于PRF。

校準

自動校準

聲速、零位偏移。

垂直聲束

(第一個底面回波,或回波到回波),

角度聲束

(聲程或者深度)。

檢測模式

脈沖回波、雙晶或穿透。

單位

毫米、英寸、微秒。

范圍

1毫米~10160毫米。

聲速

635 m/s~15240 m/s。

零位偏移

0 μs~750 μs

顯示延遲

-59毫米~25400毫米。

折射角度

0°~85°,增量為0.1°。

閘門

測量閘門

2個完全獨立的閘門,用于波幅和渡越時間(TOF)測量。

閘門起點

在全部顯示范圍內可變。

閘門寬度

在從閘門起點到顯示終點的范圍內可變。

閘門高度

在2%~95%滿屏高范圍內可變。

報警

正閾值和負閾值,最小深度(閘門1和閘門2)。

測量

測量顯示位置

5個位置(手動或自動選擇)。

閘門1

厚度、聲程、投射、深度、波幅、渡越時間、最小/最大深度、最小/最大波幅。

閘門2

與閘門1相同。

回波到回波

標準閘門2到閘門1。

其他測量

DGS/AVG的上沖值(dB)、DGS/AVG的ERS(相當于反射體大?。?、AWS D1.1/D1.5定級(D值)、抑制值。

DAC/TVG 標準

DAC點

多達50個點,110 dB動態范圍。

曲面校正

用于角度聲束測量的標準外徑或棒材校正。

儀器輸入/輸出

USB端口

USB(OTG)端口

RS-232端口

有。

視頻輸出

標準VGA輸出。

模擬輸出

1個模擬輸出(可選),可選的1 V/10 V全標度,最大4 mA。

數字輸出

3個報警輸出,5V TTL,10 mA。

環境評級

IP評級

根據IEC 60529-2004(外殼防護等級- IP規范)標準,瀏覽鍵區硬件設計符合IP67侵入保護標準,旋轉飛速硬件設計符合IP66侵入保護標準。

在新開發的產品正式投入生產以前,Olympus NDT要對產品的設計進行內部檢驗。該款儀器經測試證明符合IP評級標準。

爆炸性氣氛

通過美軍標準MIL-STD-810F方法511.4程序I中規定的測試,可在國家防火協會規范(NFPA 70)500節I級2分段D組中定義的爆炸性氣氛中安全操作。

防撞擊測試

通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試,每個軸6個循環,15g,11 ms半弦波。

防振動測試

通過美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試,一般暴露:每軸1小時。

工作溫度

-10 °~50°C

電池存儲溫度

0 °~50°

腐蝕模塊

可用探頭

D790 (5MHz)、D798 (7.5MHz)

最大厚度范圍

254毫米(10英寸)@ 5900 米/秒(0.2320英寸/微秒)

厚度范圍(鋼材)

D790:1.00到254毫米(0.040到10英寸)

D798:0.71到100毫米(0.028到4英寸)

增益調整

自動增益控制(AGC)或手動增益控制(0 – 110 dB)


標簽:全部
