HS616e型 增強型數字真彩超聲波探傷儀

prev
next

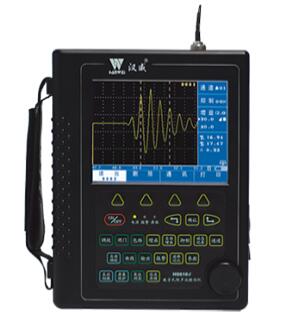

HS616e型 增強型數字真彩超聲波探傷儀

產品概述
hs616e型超聲波探傷儀是hs61x家族系列的最新機型,采用了全數字,真彩顯示屏,包含了一系列創新功能是我公司的常規探傷儀的旗艦產品。
a 特優點
全數字,真彩顯示器,根據環境選擇背景色、亮度值可自由設定,領潮國內應用技術
數碼飛梭旋鈕,一鍵式操作
咨詢熱線:13761118001

產品介紹

產品概述
 HS616e型超聲波探傷儀是HS61X家族系列的最新機型,采用了全數字,真彩顯示屏,包含了一系列創新功能是我公司的常規探傷儀的旗艦產品。
A 特優點

全數字,真彩顯示器,根據環境選擇背景色、亮度值可自由設定,領潮國內應用技術

數碼飛梭旋鈕,一鍵式操作

采用歐盟鑒定標準EN12668-1:2000;提供中英文歐標鑒定報告各一份

頻譜分析,高速FFT運算,實測探頭頻率

高性能安保鋰電,模塊插接式,一機兩電兩充,引導潮流

B 發射脈沖

脈沖強度:分級選擇,設200V、300V、400V,適用探頭范圍廣

脈沖寬度:100-300ns連續調節,匹配不同頻率探頭探傷時的最佳靈敏度

阻抗匹配:51Ω、150Ω、200Ω、400Ω,滿足靈敏度及分辨率的不同工作要求

工作方式:單晶探傷,雙晶探傷

C 掃描范圍

零界面入射~14000mm(鋼縱波),按比例調節,連續調節兩種模式。

D 放大接收

硬件實時采樣:150MHz,波形高度保真

檢波方式:全檢波、正、負檢波、射頻波顯示

閘門信號:單閘門、雙閘門、全屏檢索、閘門內峰值讀數。

增值/全自動增益:設0.1dB、1 dB、2dB、6dB步進值,設波幅高度值全自動增益方式

E 報警

閘門內,曲線內聲光報警及關閉

F 數據存儲

50組快捷選擇探傷參數通道,預先調校好各類探頭與儀器的組合參數,自由設置各行業探傷標準,方便存儲、調用、復驗、打印、通訊傳輸

內存1000幅探傷回波信號及數據,實現存儲、讀出瀏覽,單幅打印,連續打印和通訊傳輸?shù)挠?jì)算機管理。

參數附件:全中文設置探傷參數,輸入實時數據,隨機存儲、調用、打印、報告通訊

G 探傷功能

波峰記憶:實時檢索缺陷最高波,標定缺陷最大值

實用AVG:實用AVG曲線、自動換算缺陷φ值(3Nus外)

裂紋測高:找準缺陷最高波,實時衍射法測高

動態記錄:檢測實時動態記錄波形,存儲、回放

缺陷定位:實顯水平值L、深度值H、聲程值S

缺陷定量:實顯SL定量值

缺陷定性:通過包絡波形,人工經驗判斷

曲面修正:曲面工件探傷,修正曲率換算

距離補償:厚工件遠距離探傷實時補償,避免漏檢小缺陷

B型掃描:實時掃查,描述缺陷橫切面

H 實時時鐘記錄

實時探傷日期、時間的跟蹤記錄,并存儲

I 控制接口

高速USB、RS232兩種接口提供傳輸打印

J 屏幕保護

待機時可關閉屏幕使儀器省電,減少開關機次數,延長使用壽命

脈沖強度:200V、300V、400V

三檔可選脈沖寬度:100-300ns連續可調

阻抗匹配:51Ω、150Ω、200Ω、400Ω

四檔可選工作方式:單晶探傷、雙晶探傷

掃描范圍:零界面入射~ 14000mm鋼縱波采樣頻率/位數:150MHz/8bits

檢波方式:全檢波、正、負檢波、射頻波顯示工作頻率:0.4-4MHz、2-8MHz、10MHz、2MHz-20MHz)

各頻段噪聲電平:

衰減器精度:<±1dB/12dB

增益調節:110dB(0.1dB、1 dB、2dB、6dB步進,全自動調節)

聲速范圍:(100~20000)m/s動態范圍:≥ 30dB

垂直線性誤差:≤ 3%水平線性誤差:≤ 0.1%分辨力:>40dB(5N14)

靈敏度余量:>62dB(深200mmΦ2平底孔)

數字抑制:(0~80)%,不影響線性與增益

電源、電壓:直流(DC)7.2V±10%;交流(AC)220V±10%

工作時間:連續工作6小時以上(鋰電池供電)

環境溫度:(-10~40)℃(參考值)

相對濕度:(20~95)% RH

外型尺寸:220 x 175 x 55(mm)
