產品概述

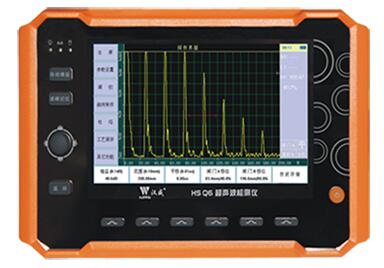

HS Q6微型臺式超聲波檢測儀是一款重量輕、易攜帶、操作簡便、功能強大的手持式探傷儀,采用真彩高亮顯示屏,遙桿式按鍵,SD卡擴展存儲,可在石油和天然氣、航空航天、發電和汽車等行業中最苛刻的檢測環境下的長時間高效使用。
性能特點
→4.8寸彩色寬屏,分辨率高達800×480,亮度400cd,亦可全屏顯示,
不同環境,不同要求,共同滿足
→獨具一鍵搖桿技術,檢測一指操控,舍我其誰
→SD卡儲存設計,有限空間,無限儲存,完全滿足動態波形全過程記錄
→超聲檢測、超聲測厚,源自一體,容于一機
→高性能安全環保鋰電池,模塊插接式,使用便捷、工作高效
→功能全面,性能卓越,裂紋測高,AVG曲線,缺陷φ值自動計算,
焊縫坡口形式,性能校驗,曲面修正等功能
→高速FFT處理,進行頻譜分析,實測探頭頻率
→VGA接口,無縫對接投影儀
→主/從USB接口,傳輸方便
→通過U盤直接升級軟件
→近場高分辨力專門針對薄板和復合材料的探傷應用,對金屬類材料和焊縫的探傷,性能更優
技術參數
采樣位數:10bit
采樣頻率:200MHz
重復頻率:25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz
阻抗:25Ω、50Ω、200Ω、500Ω
帶寬:0.5-4M、2-8M、10M、2-20M
靈敏度余量:≥60dB
噪聲電平:≤10%
可接探頭模式:雙晶探頭和單晶探頭可選
動態范圍:≥30dB
電池使用時間:≥4小時
垂直線性:≤3%
水平線性:≤0.1%
激勵脈沖為負方波,寬度50-10μs可調(步進10ns)
儀器尺寸:170mm×102mm×44mm
儀器重量:850g(含電池)
產品概述
HS Q6微型臺式超聲波檢測儀是一款重量輕、易攜帶、操作簡便、功能強大的手持式探傷儀,采用真彩高亮顯示屏,遙桿式按鍵,SD卡擴展存儲,可在石油和天然氣、航空航天、發電和汽車等行業中最苛刻的檢測環境下的長時間高效使用。
性能特點
→4.8寸彩色寬屏,分辨率高達800×480,亮度400cd,亦可全屏顯示,
不同環境,不同要求,共同滿足
→獨具一鍵搖桿技術,檢測一指操控,舍我其誰
→SD卡儲存設計,有限空間,無限儲存,完全滿足動態波形全過程記錄
→超聲檢測、超聲測厚,源自一體,容于一機
→高性能安全環保鋰電池,模塊插接式,使用便捷、工作高效
→功能全面,性能卓越,裂紋測高,AVG曲線,缺陷φ值自動計算,
焊縫坡口形式,性能校驗,曲面修正等功能
→高速FFT處理,進行頻譜分析,實測探頭頻率
→VGA接口,無縫對接投影儀
→主/從USB接口,傳輸方便
→通過U盤直接升級軟件
→近場高分辨力專門針對薄板和復合材料的探傷應用,對金屬類材料和焊縫的探傷,性能更優
技術參數
采樣位數:10bit
采樣頻率:200MHz
重復頻率:25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz
阻抗:25Ω、50Ω、200Ω、500Ω
帶寬:0.5-4M、2-8M、10M、2-20M
靈敏度余量:≥60dB
噪聲電平:≤10%
可接探頭模式:雙晶探頭和單晶探頭可選
動態范圍:≥30dB
電池使用時間:≥4小時
垂直線性:≤3%
水平線性:≤0.1%
激勵脈沖為負方波,寬度50-10μs可調(步進10ns)
儀器尺寸:170mm×102mm×44mm
儀器重量:850g(含電池)
