HS Q8數字超聲波探傷儀

prev
next

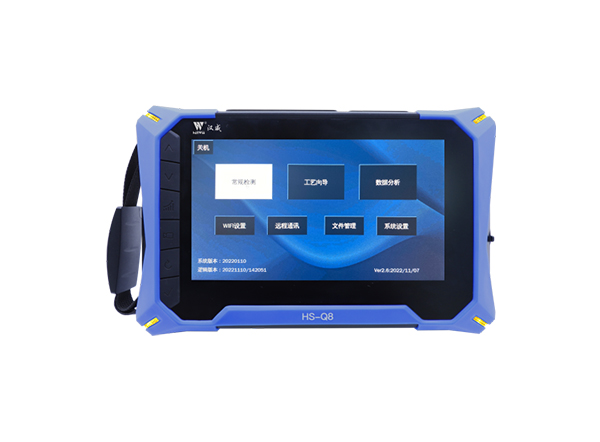

HS Q8數字超聲波探傷儀

產品概述HS Q8是一款便攜式數字超聲檢測儀,檢測精度高,實用性強。設備可連接wifi實現云檢測,內置工藝向?qū)А?br>功能特點全新升級智能超聲波檢測儀
全場景大屏展示,具備高分辨率
支持5g、wifi網絡互聯,在線升級,網絡監控
多頻帶信號帶寬,具備高分辨率
咨詢熱線:13761118001

產品介紹

產品概述

HS Q8是一款便攜式數字超聲檢測儀,檢測精度高,實用性強。設備可連接WIFI實現云檢測,內置工藝向?qū)А?/span>


功能特點

全新升級智能超聲波檢測儀

全場景大屏展示,具備高分辨率

支持5G、WIFI網絡互聯,在線升級,網絡監控

多頻帶信號帶寬,具備高分辨率

工藝設置向?qū)?,人性化輔助設備調節

防護等級為IP68(防護等級標準的最高級別)


技術參數

發射參數

脈沖類型

負方波脈沖

脈沖前沿

<10 ns

阻抗匹配

48Ω、500Ω(

發射脈沖電壓

400V(任意可調)

脈沖寬度

30ns-1000ns


接收參數

采樣頻率/位數

200MHz/10bits

重復頻率

15Hz-1000Hz

動態范圍

采樣深度



≥36dB

512

衰減器精度

< ±1dB/12dB

垂直線性誤差

≤3%


等效輸入噪聲

<80nV/√Hz

增益范圍/步進

120dB/0.1dB、1dB、2dB、6dB(全自動調節)

水平線性誤差

≤0.1%

信號帶寬



1、通頻帶   0.1~30MHz

2、寬頻帶   0.1~0.5 MHz    0.5~2.5 MHz   1~5 MHz  2.5~10 MHz  5~20 MHz 7.5~30 MHz

3、窄頻帶   5(4M帶寬)  10(5M帶寬)  15(5M帶寬)

聲速范圍

(300-20000) m/s


綜合性能

分辨力

>30dB

靈敏度余量

 ≥60dB(Φ2×200mm)

檢波方式

全檢波、正檢波、負檢波、射頻

工作方式

單晶探傷、雙晶探傷


儀器參數

整機尺寸

233*147*55(mm)

顯示屏分辨率



1024*600



接口

金屬圓形12芯(輸出一個VGA,一個OTG,一個USB2.0),金屬圓形7芯(2個編碼器)

整機重量



1.34Kg(含電池)




電源、電池

直流(DC12V)

電池7.4V/8000mAh

環境溫度



(-10-40)℃(參考值)

顯示屏尺寸



 7寸



續航時間

連續工作5小時以上(鋰電池供電)

相對濕度

(20-95)%RH


應用

鍋爐、壓力容器、管道及各類金屬構件中的焊縫、母板的探傷及測厚。
