產品概述

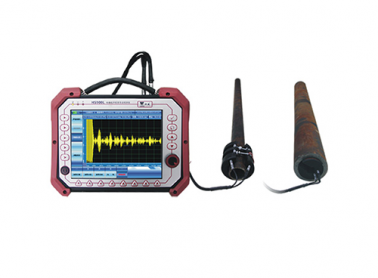

HS900L 型便攜式電磁超聲低頻導波檢測儀是一款無需打磨、無需耦合、傳輸距離遠、可達300m、檢測效率高的電磁導波檢測儀。
性能特點
HS 900L 性能特點:
→適用特定鋼纜、鋼筋、螺紋鋼等工件長距離內外腐蝕檢測;
→一體化設計,重量輕,體積小,攜帶方便,外型美觀,顯示數據采集一體;
→衰減小,傳輸距離可達300m;
→單向檢測距離50m以上,最高可達150m,檢測效率高,定向發射(正、反、
雙向),不需要耦合劑;
→通道數為2通道,具有兩路獨立接收、發射方向控制功能的2路通道;
→具備定向發射功能(正向、反向、雙向)
→圖像直觀,易學易用;
→具有超聲導波模態選擇頻散曲線功能
→具備對回波信號64階數字濾波,小波降噪,數字平均等多種功能,去噪過程
不影響波高和精度;
→具備導波聲速自動校準功能
→具備全數據記錄保存,實時分析功能;
→儀器與探頭連接電纜采用雙屏蔽結構,抗干擾能力更強;
→模塊化電池,雙電雙充。
儀器參數:
→顯示屏尺寸:8.4英寸 24位真彩顯示
→數據存儲:內部32GB存儲 ,外接USB可直接存儲
→擴展接口:USB2.0×2,100M/1000M LAN×1,VGA×1
→報警器:1個
→工作溫度:0--40℃
→儲存溫度:-20℃-65℃
→供電方式:AC220-DC15V交流適配器,11.1V鋰電池
→工作時間:8小時(單電)
→尺寸:250×180×75(mm)
→重量:2.7Kg(含電池)
發射參數:
→波形輸出:方波差分輸出
→ 激勵脈沖個數:1-20個連續可調
→ 激勵脈沖頻率:10KHz-150KHz連續可調
→ 激勵脈沖強度:300Vpp-500 Vpp
→輸出電流:15A最大
接收參數:
→ 輸入:差分鉗位輸入
→ 輸入阻抗:<50Ω
→ 重復頻率:5-50Hz
→ 采樣頻率/位數:20MHz/14Bit
→ 帶寬范圍:10KHz-150KHz
→ 檢波方式:正、負檢波、全檢波及射頻波
→ 范圍調節步進:1mm
→ 增益(衰減器)調節步進:80dB/0.1、2.0、6.0
→ 衰減器精度:<±1dB/12dB
→ 動態范圍:≥30dB
→ 檢測范圍:最大300米
數據分析評估功能:
→ 對全信息記錄的檢測結果進行分析和評估,重現波形及檢測結果
→ 顯示通道功能及檢測參數信息
→ 輸出檢測結果及缺陷統計報告
→ 報告形式:word文檔
