HS 811 TOFD檢測儀

prev
next

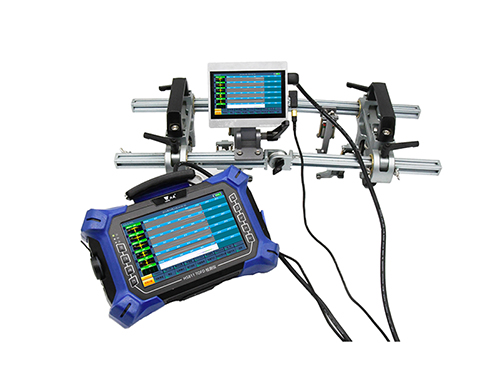

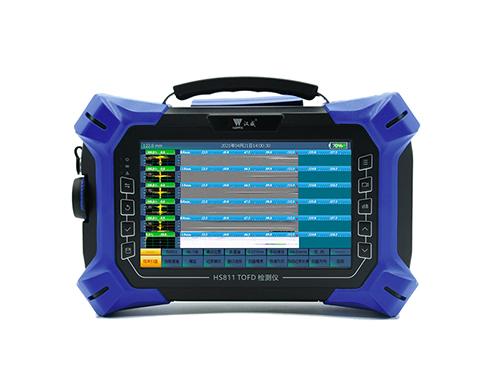

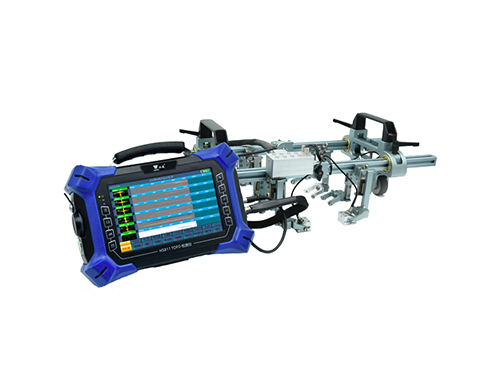

HS 811 TOFD檢測儀

產品概述HS 811 TOFD檢測儀是在原h(huán)s810的基礎上升級而成的超聲波衍射時差法專用檢測設備,在繼承了HS810的穩定、簡便、實用的特點上實現了更多的擴展。
功能特點●接收/發射通道,從支持3組TOFD探頭同時采集數據擴展到可支持6組TOFD探頭同時進行數據采集,使得一次掃查最大覆蓋厚度增加到了400mm,還可實現多種掃查模式組合
●兼容HS810的…
咨詢熱線:13761118001

產品介紹

產品概述

HS 811 TOFD檢測儀是在原HS810的基礎上升級而成的超聲波衍射時差法專用檢測設備,在繼承了HS810的穩定、簡便、實用的特點上實現了更多的擴展。


功能特點

●接收/發射通道,從支持3組TOFD探頭同時采集數據擴展到可支持6組TOFD探頭同時進行數據采集,使得一次掃查最大覆蓋厚度增加到了400mm,還可實現多種掃查模式組合


●兼容HS810的各類配件


●采用全新的外觀設計,整機重量小于2Kg


●濾波帶寬多檔可調,最大帶寬增至0.5~30M,完美匹配高頻探傷需求


●采用工業級7寸彩色電容觸摸屏,分辨率800X480,更可在低亮度狀態下或強光下都能做到清晰可視


●動態調節范圍增至120dB


●升級為全新USB3.0接口,數據傳輸能力更強,可全面兼容各類USB外接設備


●儀器軟件:同時具備SAFT(合成孔徑聚焦)功能,差分直通波拉直功能


●新增HDMI高清視頻接口,更貼合外接監控或教學使用場合


●離線分析軟件:具備SAFT(合成孔徑聚焦)處理功能,具備圖像處理前和處理后的同屏→對比顯示功能,具備能直接將TOFD圖像轉換成BMP位圖的功能


●新增高速雙頻無線網絡模塊和4G模塊,可實現多種方式的數據無線傳輸和實時監控,可支持PC、平板和手機等移動終端


●離線圖象分析:恢復和回放掃查時記錄的A掃波形;缺陷尺寸和輪廓厚度/幅度數據統計分析;記錄轉換到ASCII/MSWord/MS Excel格式報告


技術參數

脈沖類型                                負方波脈沖                                                   脈沖前沿                <10 ns


脈沖寬度                               30ns-1000ns  連續可調(5ns步進)                  阻抗匹配                25Ω 、500Ω 可同時連接探頭12 個


接收參數

采樣頻率/位數                       200MHz/10bits                                            采樣深度                  512


重復頻率                               25Hz-1000Hz                                               可調衰減器精度        <1dB/12dB


等效輸入噪聲                        <80nV/√Hz                                                   掃描范圍零界面入射 -14000mm鋼縱波


聲速范圍                             (300-20000)m/s                                         動態范圍                   ≥36dB


垂直線性誤差                        ≤3%                                                               水平線性誤差           ≤0.1%


綜合性能

分辨力                                 >36dB                                                             靈敏度余量             >60dB(Φ2×200mm)


檢波方式                             全檢波、正檢波、負檢波、射頻                         波形平均                 1-16可調


成像模式                             A掃、 B掃、C掃                                                直線掃查長度        (0-40000)mm自動滾屏


儀器參數

整機尺寸                             254×188×65(mm)                                       整機重量                2.0kg(含電池)


顯示屏尺寸                           7'                                                                     顯示屏分辨率          800×480


人機交互                             電容觸摸屏,鍵盤,飛梭電源、電池                   電池                        7.4V/15Ah


固態硬盤                              64 GB                                                               接口                        LAN,USB3.0, HDMI,WIFI,4G(可選)


工作溫度                              (-10-40)°C(參考值)                                       相對濕度               (20-95)%RH


出廠檢驗                              提供歐標檢驗報告


應用

板材焊縫檢測、管道焊縫檢測、壓力容器等特種設備檢測
