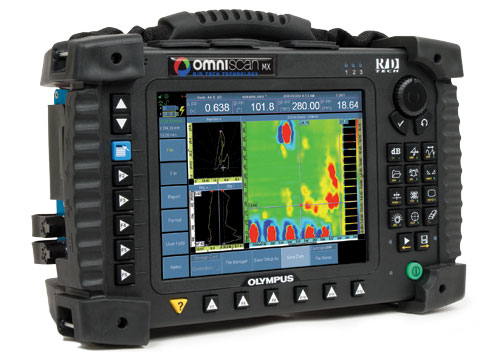

OmniScan MX EC渦流陣列檢測儀

prev
next

OmniScan MX EC渦流陣列檢測儀

產品概述:
渦流陣列技術(ECA)以電子方式驅動同一個探頭中多個相鄰的渦流感應線圈,并解讀來自這些感應線圈的信號。通過使用多路技術采集數據, 可避免不同線圈之間的互感。
咨詢熱線:13761118001

產品介紹

型號說明

OmniScan MX ECA渦流陣列檢測

渦流陣列技術

渦流陣列技術(ECA)以電子方式驅動同一個探頭中多個相鄰的渦流感應線圈,并解讀來自這些感應線圈的信號。通過使用多路技術采集數據, 可避免不同線圈之間的互感。

OmniScan? ECA檢測配置在橋式或發射-接收模式下可支持32個感應線圈(使用外部多路器可支持的感應線圈多達64個)。操作頻率范圍為20 Hz~6 MHz,并能選擇在同一采集中使用多頻。

渦流陣列的優勢

同單通道渦流技術相比,渦流陣列技術具有下列優勢:

l  檢測時間大幅度降低。

l  單次掃查覆蓋更大檢測區域。

l  減小了機械和自動掃查系統的復雜性。

l  提供檢測區域?qū)崟r(shí)圖像,便于數據的判讀。

l  適用于對那些具有復雜幾何形狀的部件的檢測。

l  改進了檢測的可靠性和檢出率(POD)。

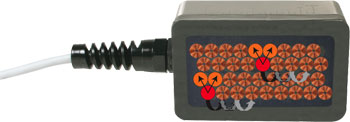

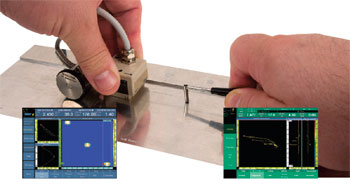

渦流陣列探頭

Olympus NDT制造的R/D Tech? ECA探頭可適用于廣泛的應用領域。根據缺陷的不同類型或者被測工件的形狀,可以設計出不同的探頭。標準探頭可檢測如裂紋、點蝕等缺陷,以及多層結構中如裂紋及腐蝕等近表面的缺陷。



傳感器之間的多路轉換技術。



渦流陣列探頭可以省掉兩軸掃查中的一軸,使渦流設置具有更大的靈活性。



探頭可以做成不同的形狀和尺寸,以更好地適應檢測部件的外形。



用于腐蝕檢測的發射-接收探頭可以探到鋁材料中6毫米(0.25英寸)的深度。



用于表面裂痕檢測的發射-接收探頭以及一個可選編碼。



用于表面裂痕檢測的探頭。



渦流陣列軟件

簡單的數據采集和分析顯示



l  采集模式顯示分析模式顯示

l  C掃描視圖中的數據采集,可快速有效地檢測缺陷。

l  分析模式下的數據選擇,可在阻抗圖和帶狀圖中瀏覽信號。

l  波幅、相位和位置測量。

l  可調彩色調色板。

l  大尺寸阻抗平面圖和帶狀視圖,與常規單通道ECT探頭檢測相適應。

校準向?qū)?/strong>

l  分步進行。

l  一組中的所有通道可被同時校準,每個通道各有自己的增益和旋轉。

l  波幅和相位可以根據不同的參考缺陷設定。

報警

l  3個報警輸出可將指示燈、蜂鳴器和TTL輸出組合到一起。

l  可以在阻抗圖中定義不同的報警區形狀(扇形、長方形、環形等)。

自動探頭識別和配置

l  探頭被連接后,C掃描參數和多路器的順序即可被自動設置。

l  頻率范圍保護可避免損壞探頭。

分析模式下的求差工具

該功能可去除在相鄰?fù)ǖ篱g的提離變化。

實時數據處理



l  實時數據插值可以改進缺陷的空間顯示。

l  使用兩個頻率,可生成一個MIX信號,以去除干擾信號(如:提離、緊固件信號等)。



l  數據處理可以選用高通、低通、中值和平均濾波器。下圖為一個應用實例:在搭接處邊緣檢測出裂紋,因?yàn)樵撎幒穸瘸霈F(xiàn)急劇的變化。經濾波的數據可以改進檢測效果,特別是對小裂紋而言。





技術規格

基本規格

外型尺寸(寬 x 高 x 厚)

244毫米 x 182毫米 x 57毫米

(9.6英寸 x 7.1英寸 x 2.1英寸)

重量

1.2公斤(2.6磅)

接口

1個OmniScan?渦流陣列探頭接口

1個19針Fischer?渦流探頭接口

1個BNC接口

通道數量

32個通道,帶內置多路轉換器

64個通道,帶外置多路轉換器

探頭識別

自動探頭識別和設置

發生器

發生器數量

1個(帶內置電子參考)

電壓

12 Vp-p,10 Ω

工作頻率

20 Hz~6 MHz

帶寬

8 Hz~5 kHz(單線圈中)。同時隙成反比例關系,并通過儀器在多路模式下設定。

接收器

接收器數量

1個~4個

輸入信號

1 Vp-p

增益

28 dB~68 dB

內置多路轉換器

發生器數量

32個(8?jìng)€(gè)時隙時,4個發生器同時工作;使用外部多路轉換器時,多達64個)

電壓

12 Vp-p,50 Ω

接收器數量

4個差分接收器(每個8時隙)

輸入信號

1 Vp-p

數據采集

數字化頻率

40 MHz

采集速率

1 Hz~15 kHz(單線圈中)。 速率可由儀器處理能力限制,或通過多路激發模式的延遲設定所限制。

A/D分辨率

16比特

數據處理

相位旋轉

0°~360°,步距為0.1°

濾波

FIR低通、FIR高通、FIR帶通、FIR帶阻(截止頻率可調)、中值濾波器(在2點~200點之間變化)、平均濾波器(在2點~200點之間變化 )

通道處理

混合

數據存儲

文件容量

取決于內部閃存空間:180 MB(或者300 MB,可選)

數據同步

按內部時鐘

1 Hz~15 kHz(單線圈)

外部步速

按編碼器

單軸或雙軸

報警器

報警器數量

3個

報警區域形狀

扇形、倒置扇形、框形、倒置框形和環形

輸出類型

視頻、音頻以及TTL信號

模擬輸出

1個(X或Y)


標簽:全部
