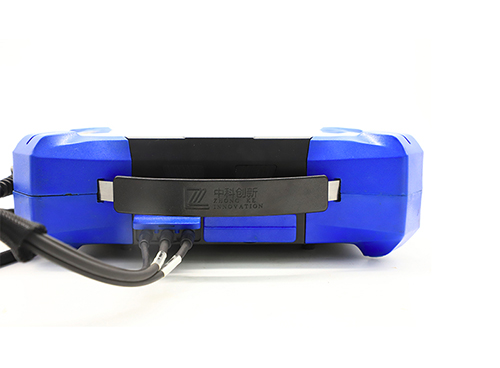

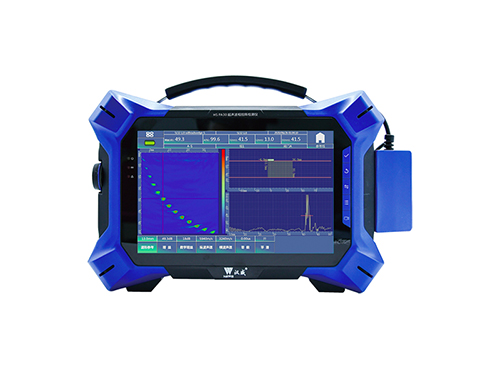

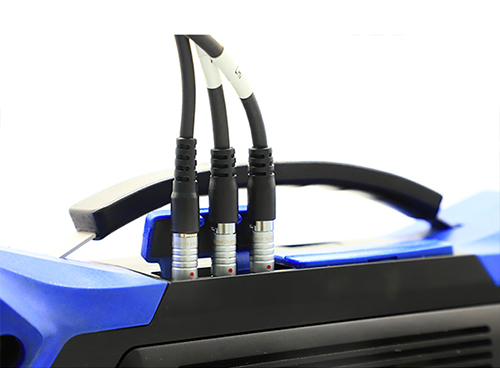

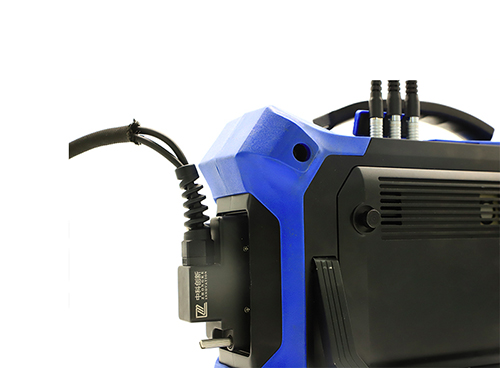

HS PA30-E超聲波相控陣檢測儀

HS PA30-E超聲波相控陣檢測儀是一款全聚焦相控陣檢測儀，能夠滿足更加復雜的相控陣檢測需求。
在線咨詢下一產品
產品導航
產品概述hs pa30-e是一款全聚焦相控陣檢測儀，支持64陣元全聚焦，能夠滿足更加復雜的相控陣檢測需求，檢測數據實時分析。
可適配2組tofd檢測通道，支持雙相控陣tofd一體…

咨詢熱線：13761118001

產品介紹121

HS PA30-E超聲波相控陣檢測儀

HS PA30-E是一款全聚焦相控陣檢測儀，能夠滿足更加復雜的相控陣檢測需求。

產品概述

HS PA30-E是一款全聚焦相控陣檢測儀，支持64陣元全聚焦，能夠滿足更加復雜的相控陣檢測需求，檢測數據實時分析。

可適配2組TOFD檢測通道，支持雙相控陣TOFD一體成像，可一次性掃查覆蓋100mm厚度的焊縫。

功能特點

●支持64陣元實時TFM全聚焦掃查成像功能	●支持多路視頻顯示信號輸出到不同屏幕顯示，并可操控反饋
●聚焦法則可支持多組PA掃查方式，同時掃描成像	●雙軸編碼器接口，支持二維腐蝕C掃和輪式探頭檢測
●提供雙TOFD通道功能，支持雙相控陣TOFD一體成像（PAUT）	●可擴展視頻實時監控功能
●具備雙線陣（DLA）、雙面陣（DMA）奧氏體不銹鋼檢測功能	●支持高速網絡傳輸，數據可實時上傳下載

技術參數

參數分類	參數選項	相控陣通道	常規通道
PA/UT配置	接收/發射	32/128 32/64可選	4通道TOFD(2對一發一收)
脈沖發生器	脈沖電壓	50V-100V連續可調	100V-350V連續可調
	脈沖方式	負方波	負方波
	脈沖寬度	30ns~500ns/2.5ns	30ns~500ns/2.5ns
	脈沖上升時間	<8ns	<15ns
	脈沖重復頻率	200Hz -20KHz	200Hz -1KHz
	延遲	0-20us/2.5ns	0-655us/10ns
	發射阻抗	/	500/25Ω

接收器	增益范圍	0~80dB	0~110dB
	系統帶寬	0.5-20MHz	0.5-15MHz
	接收延遲	50us/2.5ns	/
數據采集	采樣率	100MHz/10bit	200MHz/10bit
	A掃長度	8192	2048
	聚焦模式	常規/動態/全范圍	/
	聚焦類型	深度、聲程、水平	/

掃描與顯示	檢波	全檢波、正檢波、負檢波、射頻	全檢波、正檢波、負檢波、射頻
	掃描類型	扇掃/線掃/復合掃	/
	顯示模式	A/B/C/L/S/3D	A/B/C
可編程TCG	點的數量	32個	/
	增益量	40 dB，步距為0.1 dB	/
	增益斜率	40 dB/us	/

數據存儲	固態硬盤	256GB
顯示器	尺寸	10.1'
	分辨率	1280x800
	觸摸屏類型	電容式觸摸屏
I/O接口	USB	USB3.0/ USB2.0
	以太網	1000Mb/s
	視頻輸出	HDMI
	編碼器	ODU-7PIN雙路編碼器

語言		中文/英文
電源	直流供電電壓	24V/3.75A
	電池	11.1V-17Ah
	連續工作時間	不低于4小時
整機重量	整機不帶電池3.6kg，電池900g
整機尺寸	340mmx230mmx100mm
