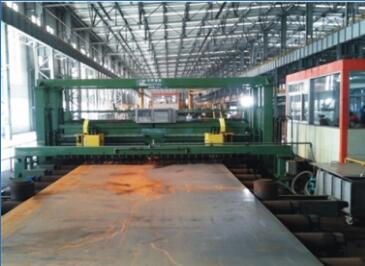

SPUT系列中厚板及板帶自動檢測設備

應用領域
焊管原料板、鍋爐壓力容器用板、船舶用板、不銹鋼板（帶）等超聲波自動檢測系統
檢測工藝
◆ 梳狀掃查或擺掃掃查檢測平底孔或刻槽
◆ 板邊采用邊探跟蹤方式檢測平底孔或刻槽

咨詢熱線：13761118001

產品介紹413

應用領域

焊管原料板、鍋爐壓力容器用板、船舶用板、不銹鋼板（帶）等超聲波自動檢測系統

檢測工藝

◆ 梳狀掃查或擺掃掃查檢測平底孔或刻槽

◆ 板邊采用邊探跟蹤方式檢測平底孔或刻槽

檢測標準

◆ API SPEC 5L 《管線鋼管規范》（第44版）

◆ GB/T9711.1-1997《石油天然氣工業輸送鋼管交貨技術條件第1部分》

◆ GB/T9711.2-1999《石油天然氣工業輸送鋼管交貨技術條件第2部分》

◆ GB/T9711.3-2005《石油天然氣工業輸送鋼管交貨技術條件第3部分》

◆ ISO3183-3《美國管線規范》

◆ DEP31.40.20.37 （2011）《殼牌管線管規范》

◆ JB/T4730.3-2005《承壓設備無損檢測-超聲檢測》

◆ RCC-M、ASME-Ⅲ、Ⅴ和Shell及相關產品超聲波探傷要求的技術補充協議

技術優勢

◆ 儀器參數：滿足歐盟標準（EN12668-1），并以該標準進行檢驗出廠，同時可提供歐標檢驗證書；

◆ 檢測速度（即重復頻率）：檢測線速度最高達60m/min（與檢測速度密切相關 的技術指標為重復頻率，重復頻率可達到5KHz）；

◆ 通道獨立性：通道間嚴格獨立，每個通道都存在自身獨立的發射與接收時序控制；

◆ 儀器可擴展性：可根據用戶的實際需要，如在檢測時或是滿足更高的檢測標準需增加通道時可以對通道數進行擴充；

◆ 儀器采用模塊化設計,維修方便快捷；

◆ 系統可對鋼板進行100%全覆蓋掃查；

◆ 機械設計、加工與安裝調試：經驗豐富的機械設計團隊，值得信賴的協作加工單位，裝配調試的規范管理，積累豐富的同類項目經驗，知名的配套外購件品牌；

◆ 控制部分：采用國內外知名品牌元件，控制程序符合客戶生產線節拍，充分保護人員和設備安全，操作人性化， OP操作終端顯示操作狀態及故障信息。

機械結構形式

◆ 龍門橫梁式（傳統方式）

◆ 亦可根據用戶現場具體要求進行定制
