型號說明

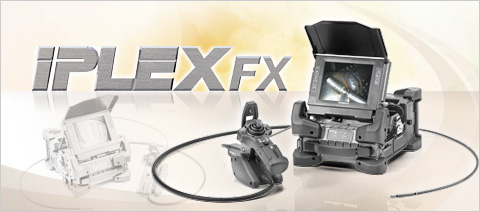

IPLEX FX工業視頻內窺鏡
是一款將輕便性和高性能結合，將操作簡便性和堅固性結合的工業視頻內窺鏡系統，它可從高質量的圖像檢查進行檢索操作，其多功能性所達到的效果將超出您的體驗
抗沖擊的澆鑄鎂合金機架
IPLEX FX 工業視頻內窺鏡采用抗震殼體和耐磨損外圍固件設計，提升了耐用水準，增強了'結構強度'來應對設備的頻繁使用。是以實現自身工作為目標設計出的具有堅韌可靠和持久性的產品。
抗沖擊的澆鑄鎂合金機架
IPLEX FX 基礎單元機架的主要成分是鎂，值得一提的是它的強度和輕巧。鎂是用于工業設備的常用材料，鎂的采用提供了沖 擊阻力和堅固的設備主體，能經得住在使用工業視頻內窺鏡時經常出現的撞擊和顛簸。為了進一步抵擋沖擊擠壓，減少潛在的危險，機架的每個角都用橡膠緩沖墊保護，從而進一步削弱了跌落產生的沖擊，大幅度提高了產品的可靠性。IPLEX FX 通過了四英尺高度墜落的反復測試，符合美國MIL-STD810G 標準*。
* MIL-STD（美國國防標準），用以幫助達到美國國防部制訂的標準。
Rubber bumper
機架的每個角由橡膠緩沖墊保護，從而減弱了工業作業場地容易發生的典 型的沖擊和撞擊。
Magnesium-Alloy chassis
抗沖擊擠壓的澆鑄鎂合金機架是IPLEX FX 機械設計 強度的核心。為了防止設備的損壞而在結構上加設的特別保護，使設備更加耐用。
耐磨插入軟管
所有目視檢測工具中具有決定性的零件是插入軟管。作業運行時的基本需求是該軟管頻繁地穿越帶有易磨損和粗糙表面的狹 窄通道巡視查看檢測區域。IPLEX FX 插入軟管采用新穎的奧林巴斯IPLEX 設計，帶有擴展的抗擠壓保護和高達3 倍的耐磨強 度。加大了強度的插入軟管沒有影響其柔韌性和極困難檢測環境下的導航能力。我們公司的所有IPLEX 產品，均采用奧林巴斯 漸變?nèi)嵝裕∣lympus Tough TaperFlex）的成熟設計，靈活地應對終端用戶的各種需求。IPLEIPLEX FX 觀測儀器單元的插入管有三種管道直徑：6.0 mm（0.236 inch）、4.0 mm（0.157 inch） 和6.2 mm（0.244inch）型號，帶有內部工作通道*。
漸變?nèi)嵝凿撊?/strong>
漸變?nèi)嵝杂嫷母叨软g性，可應對隨意范圍手工檢測和巡視檢測。
內層樹脂管
僅用于清晰導線和電子備。觀測儀末端的LED 照明無需纖維光束。
高密度編織外層
高耐磨強度 耐用的高密外圍編織層。
易彎曲的頂部末端
為了巡視查看彎曲半徑較小的部位和轉角部位，對觀測儀器末端、光學和末端連接件而言，小型化的彎 曲半徑和短小堅硬的末端部件則是其重要的設計特征。
便攜性與耐用性
從奧林巴斯工業視頻內窺鏡的簡潔設計和攜帶性上可以看出，該設備的用途已 經擴展到'傳統'以外的應用領域。在那些苛刻的作業環境里，需要用到為作業設計的系統設備時，請選用IPLEX FX。
便攜式--緊湊、輕巧，電池供電
能量由內置于FX 的鋰電池供給，運行時間超過兩小時。緊湊尺寸的設計實現了FX 的攜帶式操作--無論是機身的輕 量系統，還是置于平面上不容易滑落的設計，以及橡膠角墊 的采用，都可幫助您在進行檢測時保持設備的穩定。
耐高溫，良好的溫度特性
FX 觀測儀器單元可以在高溫環境下使用--現階段可承受的高溫度為100℃（210 ℉）。這意味著可以很快完成檢測， 而不需要花費很長時間等待檢測探視區域冷卻。附帶要說明 的是6.0 mm 和4.0 mm 直徑范圍的觀測儀器單元都安裝有溫 度傳感器，并提供兩級可視警告以預防溫度過高狀況。
應對惡劣環境
IPLEX FX為阻止灰塵等雜質侵入，所有的機械連接處都采用了密封設計并覆蓋輸入／輸出連接件。
IPLEX FX符合國際公認的軍事標準（MILSTD-810F/G*1）。該項標準的執行確保了比常規工業標準更高的運行環境水準，針對塵埃和流體提供了更強的可靠性。
IPLEX FX通過了MIL-STD-810F/G和MIL-STD-461F測試。
MIL-STD-810F 測試
- 振動測試
- 淋雨測試
- 濕熱測試
- 鹽霧測試
- 積冰/冰雨測試
- 爆炸性大氣測試*2
MIL-STD-810G 測試
- 4 英尺高度跌落測試
- 砂塵測試
MIL-STD461F 測試
- EMI 測試
*1 MIL-STD（美國國防標準），用以幫助達到美國國防部制訂的標準。 參考MIL-STD（美國國防標準）合規性的詳細頁面。
*2 IPLEX FX不防爆。
插入性能
新型的，超細的，只有4毫米直徑的視頻內窺鏡已經推出，由于配置了小型的鏡頭適配器，極大地提高了插入性。在狹小緊密的空間如發動機內部的操作變得從未有過的便捷。
*IPLEX插入管直徑是指插入管能夠通過的環規的小直徑。
圖像質量
奧林巴斯擁有先進的光學成像技術，深知傳遞豐富多彩的圖像時需要什么。該經驗同樣延伸到工業檢測設備領域里。
帶有日光直射下觀測功能的高分辨率LCD 監視器
在強光照射下的畫面比較
嶄新的6.5 英寸日光直射下觀測型LCD 監視器（推薦的小屏幕尺寸，能準確和可靠地觀測細節），實現了在陽光直射下的清晰觀測。室外作業時，色彩重現和對比度可保持不變，確保了檢測工作免受干擾。LCD的環境抗干擾性能也同樣適用于 IPLEX FX 系統。
帶有可互換LED 末端適配器的優化光學系統
為滿足高品質要求，逼真的圖像再現和著色，IPLEX FX 配置了光學系統、降噪技術和奧林巴斯WiDER （寬動態擴展范圍）圖像處理技術。WiDER 實現了在整個領域的顏色深度內，生成亮度、對比度平衡的圖像。
帶有新穎LED 照明的SmartTip（智能鏡頭）的末端適配器
現在的光源置于'智能鏡頭'（SmartTip ）的光學末端適配器中，并由發光二極管提供照明。這意味著再也不需要更換燈泡了。該項創新性的設計縮小 了整個系統的尺寸，減少了功率消耗，而且又維持了原有的能改變觀察方向和觀察領域的系統特性。此外，高光束模式將照明強度提升至2 倍，增強了檢測能力。
多用性
各式各樣的可互換觀測儀器（包括長達18 米的插入管型號和帶有內置工作通道的型號）使IPLEX FX 能夠應對幾乎所有類型的檢測。IPLEX FX 不僅僅是檢測工具，還是一種可靠的、功能豐富的系統，能實時測量損傷并抓取外來異物。
測量準確
IPLEX FX 采用立體測量技術可以在任意角度，輕松檢測缺陷。搭配奧林巴斯獨特的綜合測量模式和偏差測量模式，IPLEX FX能提供有八種不同模式的、更為直觀的測量環境，可滿足大部分精密檢測的要求。綜合測量模式采用了快速雙點缺陷識別技術，能同時得出點到線、面積和距離的計算結果。立體測量適配器可以用于三種不同管道直徑的插入管的直視觀測和側視觀測中。
IPLEX FX 立體測量模式
綜合測量模式
IPLEX FX 立體測量模式：
- 距離
- 點到線
- 深度
- 面積
- 線
- 剖面
- 綜合
- 偏差（新）
綜合測量模式采用了快速雙點缺陷識別技術，能同時得出點到線、面積和距離的計算結果。
Spot-Ranging
我們獨特的IPLEX Spot Ranging （物距測量）特性提供了工業領域中真正實時的、末端 目標距離的測量。通常情況下，視頻內窺鏡的測量正確性取決于到測 目標的范圍距離。使用IPLEX FX，用戶在第一次測試中可以簡單地決定，哪里才是觀測儀器末端能接到可計算的、正確可信的測量位置。
可互換觀測儀器
IPLEX FX 提供了一系列可互換觀測儀器，給用戶更多的選擇余地。這意味著可以對單一的IPLEX FX 進行多種配置，從而用于不同的檢測作業。我們提供直徑為4.0 mm 和6.0 mm的觀測儀器，長度從2 m 到18 m。
抓取外來異物
多功能IPLEX FX 的優秀產品陣容中又添加了新的產品--6.2 mm（0.244 inch）直徑、帶有內置工作通道的觀測儀器。
六種抓取工具幫助您去除檢測區域內的外來異物（避免價格昂貴的大修），并且能在發動機內部執行掛鉤檢測。直視觀測和側視觀測立體測量末端適配器，都可有效地配置帶有工作通道的觀測儀器，提供完整的檢測解決方案。
影像管理
當您收拾整理工業內窺鏡時，檢測工作遠未結束，還僅僅是開始。IPLEX FX 裝備了記錄選件配置和外部界面解決方案的無縫轉換裝置，用于點檢分析、歸檔和測量。
擴展影像注釋的ImageNotepad
經常需要添加信息到視頻內窺鏡的影像中，以幫助后續的檢測、診斷和整理檢測報告。IPLEX FX 采用了操作簡便的 ImageNotepad，使該過程成為檢測的一個組成部分。標題部分和文本部分都可以輸入關鍵字和短語，來擴展對檢測對
象的描述。
ImageNotepad 此外，文本輸入由于采用了預測式列表輸入（每次輸入一個字符）顯示而變得更加簡單。當檢測數據傳輸?shù)接嬎銠C時，該有效信息作為影像的一部分可以立即存取。
檢測記錄選件
IPLEX FX 可以使歸檔、共享和報告檢測結果變得簡單。 IPLEX FX 的特點是將靜態圖像和動態影像保存到內部存儲器、CF 卡或USB 閃存驅動器。由于工業檢測工作場地的條件惡劣，IPLEX FX 被設計為采用固態媒體設備保存圖像， 確保有價值的數據不會因為帶有活動零件的存儲設備不穩定而丟失。所有的保存格式都兼容于標準的Windows 操作系統（靜態格式：JPEG、TIFF；動態影像格式：AVI），而且能作為檢測探視結果的即時共享，簡單地用在許多報告模板上或添加到電子郵件中。IPLEX FX 通過S-video 和通用視頻輸出也兼容其他的記錄設備。
CF記憶卡
靜止圖像會以JPEG和TIFF的格式記錄，動態錄影會以AVI的格式記錄
USB閃存
靜止圖像會以JPEG和TIFF的格式記錄，動態錄影會以AVI的格式記錄
BNC視頻輸出/S-video視頻輸出
多種外置記錄設備的界面
InHelp 檢測輔助軟件
inhelp viewer InHelp，作為選購的檢測數據管理和報告制作軟件，使得使用IPLEX FX進行內窺檢測的各個方面都得到了優化。該軟件通過管理IPLEX FX上保存的圖像和在PC上使用簡單的一鍵操作生成詳細的檢測報告，大大提高了工作效率，簡化了檢測流程。
Wireless 無線局域網功能*
*確認使用Toshiba FlashAir WIFI SD卡
可用性
有了IPLEX FX 快速訪問控制按鈕和直觀的軟件菜單，不同技術水準的檢測員都能輕松使用這個全新的軟件，得到正確的檢測結果。

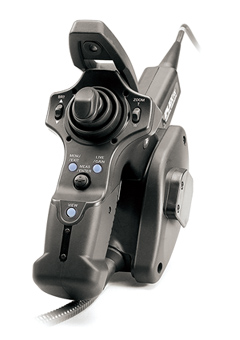

單手范圍控制和界面
使用頻繁的菜單命令均被設計為舒適、可以快捷訪問并且符合人體工程的指尖手動開關，重量僅為750克。IPLEX的獨特的雙搖桿設計分離了插入管末端彎曲角度控制和菜單導航，使界面更為直觀和一目了然。
TrueFeel 插入管末端彎曲角度控制
IPLEX FX鼎力支持手動清晰度和精密控制的TrueFeel （真實感受）觀測儀器末端清晰度。有了即時移動和正確的感覺，用戶可以全面操縱其范圍位置，輕松而快捷地獲取檢測結果。
訪問快捷鍵
全新控制器大幅度提升了按鈕、撥桿（撥動鍵）和搖桿的使用，以便能快捷訪問所有的基本菜單功能。圖像增強、保存記錄按鈕和測量功能，這些由基本到高級的功能都掌握在用戶的指端。
SmartTip 自動識別技術
IPLEX FX在工業檢測設備中采用了智能化的末端適配器。SmartTip 光學末端適配器的獨特功能能夠識別并改變即時的系統設置，從而匹配末端適配器的光學系統和特性，無須用戶的手工選擇。
具備了雙螺紋的機械可靠性和智能鏡頭識別功能，SmartTip的鏡頭適配器可以開始松動時就顯示警示信息，使您有機會收回插入管，檢查鏡頭適配器連接的安全性。
技術規格
插入管單元 | |||||||||||
型號 | IV8420 | IV8435 | IV8620 | IV8635 | IV8650 | IV8675 | IV86120*1 | IV86180*1 | IV8635X1 | ||
插入管直徑 | φ4.0 mm | φ6.0 mm | φ6.0 mm | φ6.2 mm | |||||||
插入管長度 | 2.0 m | 3.5 m | 2.0 m | 3.5 m | 5,0 m | 7,5 m | 12,0 m | 18,0 m | 3.5 m帶內部通道 | ||
插入管外表面 | 高耐用性鎢絲編織層 高耐用性鎢絲編織層 | ||||||||||
插入管柔性 | 固定的硬性管 | Tapered Flex插入管的柔性向末端方向逐漸增強。 | 固定的硬性管 | Tapered Flex插入管的柔性向末端方向逐漸增強。 | |||||||
彎曲角度 上／下／左／右 | 130° | 150° | 130° | 110° | 90° | 70° | 50° | 120° | |||
約重 | 1.7 kg | 1.9 kg | 1.7 kg | 1.9 kg | 2.0 kg | 2.2 kg | 2.6 kg | 3.1 kg | 1.9 kg | ||
彎曲角度控制機構 | 電子助力的True Feel 插入管末端彎曲角度控制系統，手動調節彎曲度 | ||||||||||
溫度傳感器 | 2級高溫報警指示 | ||||||||||
照明 | 多個高強度LED。帶有2級照明調節 | ||||||||||
光學末端適配器標識 別技術 | 自動SmartTip（智能鏡頭）識 | ||||||||||
光學末端適配器鎖定裝置 | 雙螺紋連接，帶有環形密封圈 | ||||||||||
手持式控制單元 | 尺寸 | 311 mm x 93 mm x 192 mm | 365 mm x 93 mm x 192 mm | ||||||||
重量 | 約750 g | ||||||||||
快速訪問按鈕 | 手持式控制單元上快速訪問專用的按鈕、撥桿或搖桿有以下特征：實時模式、WiDER 增益控制、亮度、變焦、凍結影像、錄制靜態／動態影像、彎曲角度控制、彎曲角度鎖定、菜單訪問、已存記錄的索引訪問、影像的快速重放。 | ||||||||||
基本單元 | ||
型號 | V8000-2 | |
尺寸（寬×高×長） | 250 mm x 160 mm x 285 mm | |
約重（含電池） | 4,9 kg | |
LCD顯示器 | 6.5英寸LCD日光顯示屏，防反光型 | |
電源 | 內置電池：14.8 V（額定），150分鐘使用時間 交流電源：100 V～240 V，50/60 Hz（附帶AC適配器） | |
硬件連接器 | 視頻輸出 | S-Video，混合BNC |
音頻輸入 | 外接話筒，3.5 mm單聲道插孔 | |
附件連接器 | 雙向通信接頭 | |
USB | 一個USB接口 | |
軟件控制 | 影像控制 | 3倍數字變焦，9級數字亮度控制，5級對比度調整，用于凍結和檢索影像 |
可調增益控制 | 4級可調增益控制，使用了專業WiDER亮度平衡技術 | |
曝光控制 | 可調節CCD曝光時間。PAL：20 ms～500 ms，NTSC：17 ms～500 ms | |
色彩增強 | 單色模式或強調紅色、藍色、全部基色 | |
記錄管理功能 | 記錄媒體 | CF卡（1 GB標準，與達4 GB的推薦CF卡兼容）。推薦使用USB快閃驅動器。 |
內存 | 1 GB標準 | |
圖像管理功能 | 按日期搜索，實時／已存圖像對比 | |
標題 | 30個字符的標題（含日期、時間和系統設置）。ImageNotepad允許為每張圖像添加最多10條說明，按類別和內容顯示。 | |
縮略圖顯示 | 圖像以縮略圖方式顯示 | |
靜態圖像記錄 | 分辨率（像素）—NTSC：640×480，PAL：768×576 | |
記錄格式—JPEG：超高品質、高品質、標準品質；TIFF：未壓縮（僅用于立體末端適配器） | ||
視頻錄制 | 分辨率（像素）—NTSC：320×240/640×480，PAL：384×288/768×576 | |
記錄格式—AVI格式、動態JPG壓縮、兼容Windows Media Player | ||
音頻錄制 | 記錄格式—WAV格式，最大60秒 | |
立體測量 | 距離 | 兩點之間的距離。 |
點到線 | 點到一條用戶定義直線的垂直距離。 | |
深度 | 點到一個用戶定義平面的正交深度／高度。 | |
面積／線 | 多個點間的面積及周長 | |
剖面 | 兩點之間的橫截面標繪圖 | |
綜合 | 兩點之間的綜合測量（包括距離、點到直線、面積和線） | |
偏差 | 使用一條穿過測量點的平行線來測量點到線的距離 | |
定標器測量 | 基于同一平面上已知測量的兩點之間的距離。 | |
光學末端適配器變量 | ||||||
光學系統 | 末端 | |||||
視場 | 觀測方向 | 景深 | 外徑*1 | 硬末端*2 | ||
6.0 mm 觀測末端適配器 | AT40D-IV86 | 40° | 正面 | 200 ～∞ mm | φ6,0 mm | 19,8 mm |
AT80D/NF-IV86 | 80° | 8 ～ ∞ mm | ||||
AT80D/FF-IV86 | 35 ～ ∞ mm | |||||
AT120D/NF-IV86 | 120° | 4 ～ 190 mm | ||||
AT120D/FF-IV86 | 25 ～ ∞ mm | |||||
AT80S-IV86 | 80° | 側面 | 18 ～ ∞ mm | 25,2 mm | ||
AT120S/NF-IV86 | 120° | 1 ～ 25 mm | ||||
AT120S/FF-IV86 | 5 ～ ∞ mm | |||||
4.0 mm 觀測末端適配器 | AT120D/NF-IV84 | 120° | 正面 | 4 ～ 190 mm | φ4,0 mm | 19,7 mm |
AT120D/FF-IV84 | 25 ～ ∞ mm | 19,6 mm | ||||
AT120S/NF-IV84 | 側面 | 1 ～ 20 mm | 22,2 mm | |||
AT120S/FF-IV84 | 6 ～ ∞ mm | |||||
6.2 mm 觀測末端適配器 | AT120D/NF-IV86X1 | 120° | 正面 | 4 ～ 190 mm | φ6,2 mm | 20,6 mm |
AT120D/FF-IV86X1 | 25 ～ ∞ mm | 20,5 mm | ||||
AT80S-IV86X1 | 80° | 側面 | 18 ～ ∞ mm | 24,7 mm | ||
AT120S-IV86X1 | 120° | 6 ～ ∞ mm | ||||
立體末端適配器（4.0 mm、6.0 mm 和 6.2 mm） | AT50D/50D-IV84 | 50°/50° | 正面／正面 | 5 ～ ∞ mm | φ4,0 mm | 25,0 mm |
AT50S/50S-IV84 | 側面／側面 | 4 ～ ∞ mm | 28,8 mm | |||
AT60D/60D-IV86 | 60°/60° | 正面／正面 | 5 ～ ∞ mm | φ6,0 mm | 25,9 mm | |
AT60S/60S-IV86 | 側面／側面 | 4 ～ ∞ mm | 32,2 mm | |||
AT60D/60D-IV86X1 | 正面／正面 | 5 ～ ∞ mm | φ6,2 mm | 25,9 mm | ||
AT60S/60S-IV86X1 | 側面／側面 | 4 ～ ∞ mm | 32,9 mm | |||
1. 當適配器安裝于插入管上時，該適配器可以插入到直徑為4.0 mm、6.0 mm或6.2 mm的小孔中。
2. 表示安裝時該插入管末端的剛性部分的長度。
操作環境 | ||
作業溫度 | 插入管 | 空氣中：-25 ～ 100 ℃ 水下：10 ～ 30 ℃ |
其余部分 | 空氣中：-21 ～ 49 ℃ | |
作業時大氣壓力 | 插入管 | 空氣中：1013 hPa 水下：1013 ～ 1772 hPa*1 |
其余部分 | 空氣中：1013 hPa | |
相對濕度 | 所有部分 | 15 ～ 90% |
防液體 | 所有部分。 | 濺上機油、輕油或5%鹽溶液也可正常操作。 |
防水 | 插入管 | 安裝觀測末端適配器可以在水下作業。*1 不能在水下使用立體測量適配器。 抗水圧力： IV84系列：到相當于3.5米深度 IV86系列：到相當于7.5米深度 |
其余部分 | 可在雨中正常操作（必須關閉電池盒）。 不能在水下作業 | |
*1 不包括 IV8675X1
遵守MIL-STD（美國軍事）標準 | |
操作環境性能符合以下MIL-STD-810G和MIL-STD-461F標準（電池供電情況下）。 | |
類型 | 方法 |
振動 | MIL-STD-810F，方法 514.5，程序 I |
沖擊（跌落） | MIL-STD-810G，方法 516.5，程序 IV |
淋雨 | MIL-STD-810F，方法 506.4，程序 I |
濕熱 | MIL-STD-810F，方法 507。 |
鹽霧 | MIL-STD-810F，方法 509.4。 |
吹塵 | MIL-STD-810G，方法 510.4，程序 I |
結冰／凍雨 | MIL-STD-810F，方法 521.2。 |
電磁干擾（EMI） | MIL-STD-461E，RS-103，（船舶甲板下環境中非金屬的輻射敏感性測試）。 |
爆炸性氣體*1 | MIL-STD-810F，方法 511.4，程序 I |
*1. IPLEX FX is not explosion-proof.

型號說明
IPLEX FX工業視頻內窺鏡
是一款將輕便性和高性能結合，將操作簡便性和堅固性結合的工業視頻內窺鏡系統，它可從高質量的圖像檢查進行檢索操作，其多功能性所達到的效果將超出您的體驗
抗沖擊的澆鑄鎂合金機架
IPLEX FX 工業視頻內窺鏡采用抗震殼體和耐磨損外圍固件設計，提升了耐用水準，增強了'結構強度'來應對設備的頻繁使用。是以實現自身工作為目標設計出的具有堅韌可靠和持久性的產品。
抗沖擊的澆鑄鎂合金機架
IPLEX FX 基礎單元機架的主要成分是鎂，值得一提的是它的強度和輕巧。鎂是用于工業設備的常用材料，鎂的采用提供了沖 擊阻力和堅固的設備主體，能經得住在使用工業視頻內窺鏡時經常出現的撞擊和顛簸。為了進一步抵擋沖擊擠壓，減少潛在的危險，機架的每個角都用橡膠緩沖墊保護，從而進一步削弱了跌落產生的沖擊，大幅度提高了產品的可靠性。IPLEX FX 通過了四英尺高度墜落的反復測試，符合美國MIL-STD810G 標準*。
* MIL-STD（美國國防標準），用以幫助達到美國國防部制訂的標準。
Rubber bumper
機架的每個角由橡膠緩沖墊保護，從而減弱了工業作業場地容易發生的典 型的沖擊和撞擊。
Magnesium-Alloy chassis
抗沖擊擠壓的澆鑄鎂合金機架是IPLEX FX 機械設計 強度的核心。為了防止設備的損壞而在結構上加設的特別保護，使設備更加耐用。
耐磨插入軟管
所有目視檢測工具中具有決定性的零件是插入軟管。作業運行時的基本需求是該軟管頻繁地穿越帶有易磨損和粗糙表面的狹 窄通道巡視查看檢測區域。IPLEX FX 插入軟管采用新穎的奧林巴斯IPLEX 設計，帶有擴展的抗擠壓保護和高達3 倍的耐磨強 度。加大了強度的插入軟管沒有影響其柔韌性和極困難檢測環境下的導航能力。我們公司的所有IPLEX 產品，均采用奧林巴斯 漸變?nèi)嵝裕∣lympus Tough TaperFlex）的成熟設計，靈活地應對終端用戶的各種需求。IPLEIPLEX FX 觀測儀器單元的插入管有三種管道直徑：6.0 mm（0.236 inch）、4.0 mm（0.157 inch） 和6.2 mm（0.244inch）型號，帶有內部工作通道*。
漸變?nèi)嵝凿撊?/strong>
漸變?nèi)嵝杂嫷母叨软g性，可應對隨意范圍手工檢測和巡視檢測。
內層樹脂管
僅用于清晰導線和電子備。觀測儀末端的LED 照明無需纖維光束。
高密度編織外層
高耐磨強度 耐用的高密外圍編織層。
易彎曲的頂部末端
為了巡視查看彎曲半徑較小的部位和轉角部位，對觀測儀器末端、光學和末端連接件而言，小型化的彎 曲半徑和短小堅硬的末端部件則是其重要的設計特征。
便攜性與耐用性
從奧林巴斯工業視頻內窺鏡的簡潔設計和攜帶性上可以看出，該設備的用途已 經擴展到'傳統'以外的應用領域。在那些苛刻的作業環境里，需要用到為作業設計的系統設備時，請選用IPLEX FX。
便攜式--緊湊、輕巧，電池供電
能量由內置于FX 的鋰電池供給，運行時間超過兩小時。緊湊尺寸的設計實現了FX 的攜帶式操作--無論是機身的輕 量系統，還是置于平面上不容易滑落的設計，以及橡膠角墊 的采用，都可幫助您在進行檢測時保持設備的穩定。
耐高溫，良好的溫度特性
FX 觀測儀器單元可以在高溫環境下使用--現階段可承受的高溫度為100℃（210 ℉）。這意味著可以很快完成檢測， 而不需要花費很長時間等待檢測探視區域冷卻。附帶要說明 的是6.0 mm 和4.0 mm 直徑范圍的觀測儀器單元都安裝有溫 度傳感器，并提供兩級可視警告以預防溫度過高狀況。
應對惡劣環境
IPLEX FX為阻止灰塵等雜質侵入，所有的機械連接處都采用了密封設計并覆蓋輸入／輸出連接件。
IPLEX FX符合國際公認的軍事標準（MILSTD-810F/G*1）。該項標準的執行確保了比常規工業標準更高的運行環境水準，針對塵埃和流體提供了更強的可靠性。
IPLEX FX通過了MIL-STD-810F/G和MIL-STD-461F測試。
MIL-STD-810F 測試
- 振動測試
- 淋雨測試
- 濕熱測試
- 鹽霧測試
- 積冰/冰雨測試
- 爆炸性大氣測試*2
MIL-STD-810G 測試
- 4 英尺高度跌落測試
- 砂塵測試
MIL-STD461F 測試
- EMI 測試
*1 MIL-STD（美國國防標準），用以幫助達到美國國防部制訂的標準。 參考MIL-STD（美國國防標準）合規性的詳細頁面。
*2 IPLEX FX不防爆。
插入性能
新型的，超細的，只有4毫米直徑的視頻內窺鏡已經推出，由于配置了小型的鏡頭適配器，極大地提高了插入性。在狹小緊密的空間如發動機內部的操作變得從未有過的便捷。
*IPLEX插入管直徑是指插入管能夠通過的環規的小直徑。
圖像質量
奧林巴斯擁有先進的光學成像技術，深知傳遞豐富多彩的圖像時需要什么。該經驗同樣延伸到工業檢測設備領域里。
帶有日光直射下觀測功能的高分辨率LCD 監視器
在強光照射下的畫面比較
嶄新的6.5 英寸日光直射下觀測型LCD 監視器（推薦的小屏幕尺寸，能準確和可靠地觀測細節），實現了在陽光直射下的清晰觀測。室外作業時，色彩重現和對比度可保持不變，確保了檢測工作免受干擾。LCD的環境抗干擾性能也同樣適用于 IPLEX FX 系統。
帶有可互換LED 末端適配器的優化光學系統
為滿足高品質要求，逼真的圖像再現和著色，IPLEX FX 配置了光學系統、降噪技術和奧林巴斯WiDER （寬動態擴展范圍）圖像處理技術。WiDER 實現了在整個領域的顏色深度內，生成亮度、對比度平衡的圖像。
帶有新穎LED 照明的SmartTip（智能鏡頭）的末端適配器
現在的光源置于'智能鏡頭'（SmartTip ）的光學末端適配器中，并由發光二極管提供照明。這意味著再也不需要更換燈泡了。該項創新性的設計縮小 了整個系統的尺寸，減少了功率消耗，而且又維持了原有的能改變觀察方向和觀察領域的系統特性。此外，高光束模式將照明強度提升至2 倍，增強了檢測能力。
多用性
各式各樣的可互換觀測儀器（包括長達18 米的插入管型號和帶有內置工作通道的型號）使IPLEX FX 能夠應對幾乎所有類型的檢測。IPLEX FX 不僅僅是檢測工具，還是一種可靠的、功能豐富的系統，能實時測量損傷并抓取外來異物。
測量準確
IPLEX FX 采用立體測量技術可以在任意角度，輕松檢測缺陷。搭配奧林巴斯獨特的綜合測量模式和偏差測量模式，IPLEX FX能提供有八種不同模式的、更為直觀的測量環境，可滿足大部分精密檢測的要求。綜合測量模式采用了快速雙點缺陷識別技術，能同時得出點到線、面積和距離的計算結果。立體測量適配器可以用于三種不同管道直徑的插入管的直視觀測和側視觀測中。
IPLEX FX 立體測量模式
綜合測量模式
IPLEX FX 立體測量模式：
- 距離
- 點到線
- 深度
- 面積
- 線
- 剖面
- 綜合
- 偏差（新）
綜合測量模式采用了快速雙點缺陷識別技術，能同時得出點到線、面積和距離的計算結果。
Spot-Ranging
我們獨特的IPLEX Spot Ranging （物距測量）特性提供了工業領域中真正實時的、末端 目標距離的測量。通常情況下，視頻內窺鏡的測量正確性取決于到測 目標的范圍距離。使用IPLEX FX，用戶在第一次測試中可以簡單地決定，哪里才是觀測儀器末端能接到可計算的、正確可信的測量位置。
可互換觀測儀器
IPLEX FX 提供了一系列可互換觀測儀器，給用戶更多的選擇余地。這意味著可以對單一的IPLEX FX 進行多種配置，從而用于不同的檢測作業。我們提供直徑為4.0 mm 和6.0 mm的觀測儀器，長度從2 m 到18 m。
抓取外來異物
多功能IPLEX FX 的優秀產品陣容中又添加了新的產品--6.2 mm（0.244 inch）直徑、帶有內置工作通道的觀測儀器。
六種抓取工具幫助您去除檢測區域內的外來異物（避免價格昂貴的大修），并且能在發動機內部執行掛鉤檢測。直視觀測和側視觀測立體測量末端適配器，都可有效地配置帶有工作通道的觀測儀器，提供完整的檢測解決方案。
影像管理
當您收拾整理工業內窺鏡時，檢測工作遠未結束，還僅僅是開始。IPLEX FX 裝備了記錄選件配置和外部界面解決方案的無縫轉換裝置，用于點檢分析、歸檔和測量。
擴展影像注釋的ImageNotepad
經常需要添加信息到視頻內窺鏡的影像中，以幫助后續的檢測、診斷和整理檢測報告。IPLEX FX 采用了操作簡便的 ImageNotepad，使該過程成為檢測的一個組成部分。標題部分和文本部分都可以輸入關鍵字和短語，來擴展對檢測對
象的描述。
ImageNotepad 此外，文本輸入由于采用了預測式列表輸入（每次輸入一個字符）顯示而變得更加簡單。當檢測數據傳輸?shù)接嬎銠C時，該有效信息作為影像的一部分可以立即存取。
檢測記錄選件
IPLEX FX 可以使歸檔、共享和報告檢測結果變得簡單。 IPLEX FX 的特點是將靜態圖像和動態影像保存到內部存儲器、CF 卡或USB 閃存驅動器。由于工業檢測工作場地的條件惡劣，IPLEX FX 被設計為采用固態媒體設備保存圖像， 確保有價值的數據不會因為帶有活動零件的存儲設備不穩定而丟失。所有的保存格式都兼容于標準的Windows 操作系統（靜態格式：JPEG、TIFF；動態影像格式：AVI），而且能作為檢測探視結果的即時共享，簡單地用在許多報告模板上或添加到電子郵件中。IPLEX FX 通過S-video 和通用視頻輸出也兼容其他的記錄設備。
CF記憶卡
靜止圖像會以JPEG和TIFF的格式記錄，動態錄影會以AVI的格式記錄
USB閃存
靜止圖像會以JPEG和TIFF的格式記錄，動態錄影會以AVI的格式記錄
BNC視頻輸出/S-video視頻輸出
多種外置記錄設備的界面
InHelp 檢測輔助軟件
inhelp viewer InHelp，作為選購的檢測數據管理和報告制作軟件，使得使用IPLEX FX進行內窺檢測的各個方面都得到了優化。該軟件通過管理IPLEX FX上保存的圖像和在PC上使用簡單的一鍵操作生成詳細的檢測報告，大大提高了工作效率，簡化了檢測流程。
Wireless 無線局域網功能*
*確認使用Toshiba FlashAir WIFI SD卡
可用性
有了IPLEX FX 快速訪問控制按鈕和直觀的軟件菜單，不同技術水準的檢測員都能輕松使用這個全新的軟件，得到正確的檢測結果。
單手范圍控制和界面
使用頻繁的菜單命令均被設計為舒適、可以快捷訪問并且符合人體工程的指尖手動開關，重量僅為750克。IPLEX的獨特的雙搖桿設計分離了插入管末端彎曲角度控制和菜單導航，使界面更為直觀和一目了然。
TrueFeel 插入管末端彎曲角度控制
IPLEX FX鼎力支持手動清晰度和精密控制的TrueFeel （真實感受）觀測儀器末端清晰度。有了即時移動和正確的感覺，用戶可以全面操縱其范圍位置，輕松而快捷地獲取檢測結果。
訪問快捷鍵
全新控制器大幅度提升了按鈕、撥桿（撥動鍵）和搖桿的使用，以便能快捷訪問所有的基本菜單功能。圖像增強、保存記錄按鈕和測量功能，這些由基本到高級的功能都掌握在用戶的指端。
SmartTip 自動識別技術
IPLEX FX在工業檢測設備中采用了智能化的末端適配器。SmartTip 光學末端適配器的獨特功能能夠識別并改變即時的系統設置，從而匹配末端適配器的光學系統和特性，無須用戶的手工選擇。
具備了雙螺紋的機械可靠性和智能鏡頭識別功能，SmartTip的鏡頭適配器可以開始松動時就顯示警示信息，使您有機會收回插入管，檢查鏡頭適配器連接的安全性。
技術規格
插入管單元 | |||||||||||
型號 | IV8420 | IV8435 | IV8620 | IV8635 | IV8650 | IV8675 | IV86120*1 | IV86180*1 | IV8635X1 | ||
插入管直徑 | φ4.0 mm | φ6.0 mm | φ6.0 mm | φ6.2 mm | |||||||
插入管長度 | 2.0 m | 3.5 m | 2.0 m | 3.5 m | 5,0 m | 7,5 m | 12,0 m | 18,0 m | 3.5 m帶內部通道 | ||
插入管外表面 | 高耐用性鎢絲編織層 高耐用性鎢絲編織層 | ||||||||||
插入管柔性 | 固定的硬性管 | Tapered Flex插入管的柔性向末端方向逐漸增強。 | 固定的硬性管 | Tapered Flex插入管的柔性向末端方向逐漸增強。 | |||||||
彎曲角度 上／下／左／右 | 130° | 150° | 130° | 110° | 90° | 70° | 50° | 120° | |||
約重 | 1.7 kg | 1.9 kg | 1.7 kg | 1.9 kg | 2.0 kg | 2.2 kg | 2.6 kg | 3.1 kg | 1.9 kg | ||
彎曲角度控制機構 | 電子助力的True Feel 插入管末端彎曲角度控制系統，手動調節彎曲度 | ||||||||||
溫度傳感器 | 2級高溫報警指示 | ||||||||||
照明 | 多個高強度LED。帶有2級照明調節 | ||||||||||
光學末端適配器標識 別技術 | 自動SmartTip（智能鏡頭）識 | ||||||||||
光學末端適配器鎖定裝置 | 雙螺紋連接，帶有環形密封圈 | ||||||||||
手持式控制單元 | 尺寸 | 311 mm x 93 mm x 192 mm | 365 mm x 93 mm x 192 mm | ||||||||
重量 | 約750 g | ||||||||||
快速訪問按鈕 | 手持式控制單元上快速訪問專用的按鈕、撥桿或搖桿有以下特征：實時模式、WiDER 增益控制、亮度、變焦、凍結影像、錄制靜態／動態影像、彎曲角度控制、彎曲角度鎖定、菜單訪問、已存記錄的索引訪問、影像的快速重放。 | ||||||||||
基本單元 | ||
型號 | V8000-2 | |
尺寸（寬×高×長） | 250 mm x 160 mm x 285 mm | |
約重（含電池） | 4,9 kg | |
LCD顯示器 | 6.5英寸LCD日光顯示屏，防反光型 | |
電源 | 內置電池：14.8 V（額定），150分鐘使用時間 交流電源：100 V～240 V，50/60 Hz（附帶AC適配器） | |
硬件連接器 | 視頻輸出 | S-Video，混合BNC |
音頻輸入 | 外接話筒，3.5 mm單聲道插孔 | |
附件連接器 | 雙向通信接頭 | |
USB | 一個USB接口 | |
軟件控制 | 影像控制 | 3倍數字變焦，9級數字亮度控制，5級對比度調整，用于凍結和檢索影像 |
可調增益控制 | 4級可調增益控制，使用了專業WiDER亮度平衡技術 | |
曝光控制 | 可調節CCD曝光時間。PAL：20 ms～500 ms，NTSC：17 ms～500 ms | |
色彩增強 | 單色模式或強調紅色、藍色、全部基色 | |
記錄管理功能 | 記錄媒體 | CF卡（1 GB標準，與達4 GB的推薦CF卡兼容）。推薦使用USB快閃驅動器。 |
內存 | 1 GB標準 | |
圖像管理功能 | 按日期搜索，實時／已存圖像對比 | |
標題 | 30個字符的標題（含日期、時間和系統設置）。ImageNotepad允許為每張圖像添加最多10條說明，按類別和內容顯示。 | |
縮略圖顯示 | 圖像以縮略圖方式顯示 | |
靜態圖像記錄 | 分辨率（像素）—NTSC：640×480，PAL：768×576 | |
記錄格式—JPEG：超高品質、高品質、標準品質；TIFF：未壓縮（僅用于立體末端適配器） | ||
視頻錄制 | 分辨率（像素）—NTSC：320×240/640×480，PAL：384×288/768×576 | |
記錄格式—AVI格式、動態JPG壓縮、兼容Windows Media Player | ||
音頻錄制 | 記錄格式—WAV格式，最大60秒 | |
立體測量 | 距離 | 兩點之間的距離。 |
點到線 | 點到一條用戶定義直線的垂直距離。 | |
深度 | 點到一個用戶定義平面的正交深度／高度。 | |
面積／線 | 多個點間的面積及周長 | |
剖面 | 兩點之間的橫截面標繪圖 | |
綜合 | 兩點之間的綜合測量（包括距離、點到直線、面積和線） | |
偏差 | 使用一條穿過測量點的平行線來測量點到線的距離 | |
定標器測量 | 基于同一平面上已知測量的兩點之間的距離。 | |
光學末端適配器變量 | ||||||
光學系統 | 末端 | |||||
視場 | 觀測方向 | 景深 | 外徑*1 | 硬末端*2 | ||
6.0 mm 觀測末端適配器 | AT40D-IV86 | 40° | 正面 | 200 ～∞ mm | φ6,0 mm | 19,8 mm |
AT80D/NF-IV86 | 80° | 8 ～ ∞ mm | ||||
AT80D/FF-IV86 | 35 ～ ∞ mm | |||||
AT120D/NF-IV86 | 120° | 4 ～ 190 mm | ||||
AT120D/FF-IV86 | 25 ～ ∞ mm | |||||
AT80S-IV86 | 80° | 側面 | 18 ～ ∞ mm | 25,2 mm | ||
AT120S/NF-IV86 | 120° | 1 ～ 25 mm | ||||
AT120S/FF-IV86 | 5 ～ ∞ mm | |||||
4.0 mm 觀測末端適配器 | AT120D/NF-IV84 | 120° | 正面 | 4 ～ 190 mm | φ4,0 mm | 19,7 mm |
AT120D/FF-IV84 | 25 ～ ∞ mm | 19,6 mm | ||||
AT120S/NF-IV84 | 側面 | 1 ～ 20 mm | 22,2 mm | |||
AT120S/FF-IV84 | 6 ～ ∞ mm | |||||
6.2 mm 觀測末端適配器 | AT120D/NF-IV86X1 | 120° | 正面 | 4 ～ 190 mm | φ6,2 mm | 20,6 mm |
AT120D/FF-IV86X1 | 25 ～ ∞ mm | 20,5 mm | ||||
AT80S-IV86X1 | 80° | 側面 | 18 ～ ∞ mm | 24,7 mm | ||
AT120S-IV86X1 | 120° | 6 ～ ∞ mm | ||||
立體末端適配器（4.0 mm、6.0 mm 和 6.2 mm） | AT50D/50D-IV84 | 50°/50° | 正面／正面 | 5 ～ ∞ mm | φ4,0 mm | 25,0 mm |
AT50S/50S-IV84 | 側面／側面 | 4 ～ ∞ mm | 28,8 mm | |||
AT60D/60D-IV86 | 60°/60° | 正面／正面 | 5 ～ ∞ mm | φ6,0 mm | 25,9 mm | |
AT60S/60S-IV86 | 側面／側面 | 4 ～ ∞ mm | 32,2 mm | |||
AT60D/60D-IV86X1 | 正面／正面 | 5 ～ ∞ mm | φ6,2 mm | 25,9 mm | ||
AT60S/60S-IV86X1 | 側面／側面 | 4 ～ ∞ mm | 32,9 mm | |||
1. 當適配器安裝于插入管上時，該適配器可以插入到直徑為4.0 mm、6.0 mm或6.2 mm的小孔中。
2. 表示安裝時該插入管末端的剛性部分的長度。
操作環境 | ||
作業溫度 | 插入管 | 空氣中：-25 ～ 100 ℃ 水下：10 ～ 30 ℃ |
其余部分 | 空氣中：-21 ～ 49 ℃ | |
作業時大氣壓力 | 插入管 | 空氣中：1013 hPa 水下：1013 ～ 1772 hPa*1 |
其余部分 | 空氣中：1013 hPa | |
相對濕度 | 所有部分 | 15 ～ 90% |
防液體 | 所有部分。 | 濺上機油、輕油或5%鹽溶液也可正常操作。 |
防水 | 插入管 | 安裝觀測末端適配器可以在水下作業。*1 不能在水下使用立體測量適配器。 抗水圧力： IV84系列：到相當于3.5米深度 IV86系列：到相當于7.5米深度 |
其余部分 | 可在雨中正常操作（必須關閉電池盒）。 不能在水下作業 | |
*1 不包括 IV8675X1
遵守MIL-STD（美國軍事）標準 | |
操作環境性能符合以下MIL-STD-810G和MIL-STD-461F標準（電池供電情況下）。 | |
類型 | 方法 |
振動 | MIL-STD-810F，方法 514.5，程序 I |
沖擊（跌落） | MIL-STD-810G，方法 516.5，程序 IV |
淋雨 | MIL-STD-810F，方法 506.4，程序 I |
濕熱 | MIL-STD-810F，方法 507。 |
鹽霧 | MIL-STD-810F，方法 509.4。 |
吹塵 | MIL-STD-810G，方法 510.4，程序 I |
結冰／凍雨 | MIL-STD-810F，方法 521.2。 |
電磁干擾（EMI） | MIL-STD-461E，RS-103，（船舶甲板下環境中非金屬的輻射敏感性測試）。 |
爆炸性氣體*1 | MIL-STD-810F，方法 511.4，程序 I |
*1. IPLEX FX is not explosion-proof.
