型號說明

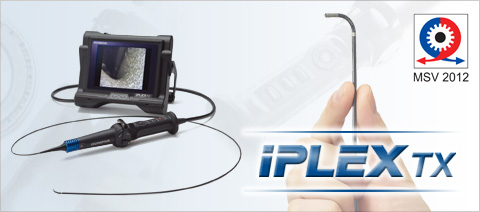

內窺鏡與管道鏡IPLEX TX
?2.4 mm可彎曲型插入管，適用于在狹小的空間內進行檢查
IPLEX TX視頻內窺鏡可以在由于開口狹小而難以進入的各種部件的內部進行檢查。IPLEX TX不但擁有高畫質影像，而且堅固耐用，非常適合對鑄件、模具和其他內部空間狹小的部件進行常規檢查。
世界上最細的可彎曲型插入管*
2.4 mm超細直徑
該插入管柔軟靈活，直徑僅有2.4 mm，幾乎可以深入任何需要進行目視檢查缺陷的狹小或難以進入的區域進行檢查。IPLEX TX對檢查決不妥協。
*截至2013年11月1日
快速精準的彎曲角度控制
IPLEX TX視頻內窺鏡擁有世界上最小直徑的插入管*，并配有人體工程學、簡單易用的插入管彎曲角度控制單元。該控制單元反應靈活，可以快速精準地將插入管末端導入狹小復雜的物體內部進行檢查。
*截至2013年11月1日
堅固耐用的設計，適合頻繁使用
無與倫比的耐磨性
IPLEX TX插入管擁有特殊的樹脂保護套管，其耐磨性是我們傳統的超細纖維內窺鏡插入管的有200倍。該耐用型插入管確保了可對鑄件或其他具有粗糙表面的金屬進行可靠的檢查。
可靠的防塵設計
IPLEX TX既可以防塵也可以防雨，其設計符合IP55標準。該內窺鏡即使在嚴酷的生產環境中也可進行可靠的檢查。
可更換的插入管系統
IPLEX TX的插入管可以在工作現場進行更換，非常簡單便捷。
影像質量上的偉大進步
超亮清晰的影像
與傳統小直徑的纖維內窺鏡相比，IPLEX TX擁有超高的影像畫質。該視頻內窺鏡拍攝的圖像鮮明清晰，有效增加了對異常之處的檢測，大大提升了檢查的效力。
傳統纖維內窺鏡顯示器上的圖像 IPLEX TX顯示器上的圖像
精確再現圖像，無光暈
獨有的圖像處理功能WiDER可有效限制在觀察金屬物體時經常發生的光暈現象。WiDER可讓陰影區域的圖像更加明亮，從而讓整個圖像更加清晰、鮮明。
超大顯示屏，機身小巧
IPLEX TX配有6.5英寸的超大LCD顯示屏，可以清晰顯示如毛口和劃痕等微小缺陷。
其機身緊湊便攜，并采用內置式鋰電池，保證用戶可在任何地點實施檢查。
高效的圖像管理
高質量圖像和影像
觀察的圖像可以作為高畫質的靜態圖像或MPEG-4視頻存入U(xiǎn)SB存儲器中。本機隨附的1 GB U盤可存儲約3400張靜態圖像或30分鐘的高清視頻。
標題輸入功能
為了能高效地進行圖像診斷和生成報告，在IPLEX TX上，用戶可以輸入標題、日期和時間。
技術規格
插入管單元 | ||
型號 | IV8212T | |
重量 | 約0.2 kg | |
插入管 | 插入管直徑*1 | ?2.4 mm |
插入管長度 | 1.2 m | |
硬末端*2 | 9.8 mm | |
插入管外表面 | 經特殊處理的高耐用型樹脂套管 | |
插入管柔性 | 單一硬度 | |
光學系統 | 視向角 | 直視 |
視場 | 80° | |
景深*3 | 3～70 mm | |
照明 | 高亮度白色LED照明 | |
彎曲系統 | 彎曲角度 | 135°（上／下） |
彎曲角度控制機構 | 直接控制 | |
*1. 插入管可以插入直徑為2.4 mm的小孔中。
*2. 表示插入管末端剛性部分的長度。
*3. 表示最佳焦距。
主機單元 | ||
型號 | IV8200T | |
重量 | 約1.7 kg（含電池或AC電源適配器） | |
尺寸（寬×深×高） | 227 mm×64 mm×189 mm； | |
手持式控制單元 | 可控制功能 | 實時模式、WiDER 增益控制、亮度、變焦、凍結影像、錄制靜態／動態影像、彎曲角度控制、彎曲角度鎖定、菜單訪問、已存記錄的索引訪問、最新影像的快速重放。 |
重量 | 約0.3 kg | |
尺寸（寬×深×長） | 49×59×334 mm | |
LCD顯示器 | 6.5英寸LCD日光顯示屏，防反光型。 | |
電源 | 電池：10.8 V（額定） | |
輸出接口 | RCA復合視頻輸出 | |
USB接口 | A型接口。2.0版本 | |
軟件控制 | 影像控制 | 0.5～2倍數碼無縫變焦，8級數碼亮度控制 |
可調增益控制 | 3級可調增益控制，使用了專業WiDER 亮度平衡技術 | |
顯示文字選項 | 30個字符內的標題文字顯示 | |
記錄管理功能 | 記錄媒體 | U盤（標準容量為1 GB，與推薦的U盤兼容） |
標題 | 可選擇30個字符的標題（日期、時間和系統設置） | |
縮略圖圖像顯示 | 圖像以縮略圖方式顯示。 | |
靜態圖像記錄 | 分辨率 - NTSC：H 640×V 480（像素）， | |
記錄格式 - 已壓縮的JPEG格式 | ||
單張圖像大小 - 約300 KB | ||
視頻錄制 | 分辨率 - H 640×V 480（像素） | |
記錄格式 - AVI MPEG-4格式。 | ||
單個影像大小 - 約500 KB／秒 | ||
操作環境 | ||
作業溫度 | 插入管 | 空氣中： -25 ℃ ～ 80 ℃ |
其余部分 | 空氣中： -10 ～ 40 ℃（使用電池時） | |
相對濕度 | 所有部分 | 15% ～ 90% |
防液體 | 所有部分 | 濺上機油、輕油或5%鹽溶液也可正常操作。 |
防水 | 插入管 | 可以在水下作業，承受相當于1.2米深度的水壓 |
其余部分 | 可在雨中正常操作（必須關閉電池盒）。 | |
