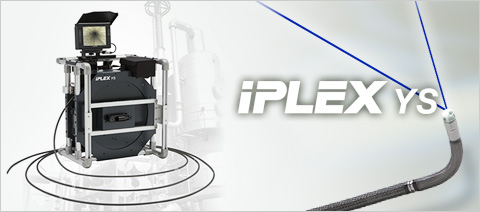

工業視頻內窺鏡IPLEX YS

產品概述:
30米超長工業視頻內窺鏡配備了創新的激光照明和高清技術,可實現前所未有的圖像質量,具有可操作性。
咨詢熱線:13761118001

產品介紹

型號說明

內窺鏡與管道鏡IPLEX YS

30米超長工業視頻內窺鏡配備了創新的激光照明和高清技術,可實現前所未有的圖像質量,具有可操作性




卓越的操作性能

氣體彎曲控制實現了在任意長度都有無與倫比的靈活性

多功能的IPLEX YS采用創新型氣體彎曲控制技術,讓用戶可以利用緊湊的手持式控制器自由控制插入管。因為無需完全抽出插入管,用戶可以僅抽出檢測需要的長度,將剩余長度安全便捷的留在內置鼓盒中即可。




檢測時,可精確再現檢測目標的方向和位置

檢測時,有時很難確定已檢測圖像上顯示的區域和方向。

IPLEX YS采用集成重力傳感器,在屏幕上顯示已檢測圖像的朝向,清晰區分上和下。另外,選購件長度指示器還可以在屏幕上顯示插入管插入目標中的深度;還可以從檢測區域的某一已知點以某一相對長度重設長度指示器。利用這些功能,用戶可以自信地進行檢測,并可以清楚的確定檢測的位置。




即使環境惡劣,也可以高效操作

進行現場維護時,即使有粗糙的物體、灰塵和雨水環境的各種阻礙,檢測也必須進行。IPLEX YS的插入管設計,耐磨抗壓,可以深入到各種表面粗糙的物體中進行檢測。物鏡清潔系統可以吹除插入管末端的細小灰塵和水滴殘渣,確保能高效的進行檢測和生成清晰的圖像。




一體化包裝,更加便攜

IPLEX YS不僅可以處理完整的檢測,其一體化設計還可以讓用戶在任何地方實施檢測。如果檢測現場沒有AC電源,可用鋰電池為IPLEX YS供電。插入管的彎曲可用小型的CO2壓縮氣筒控制,無需使用大型的空氣壓縮機。




超高圖像質量

領先的激光照明技術實現卓越照明



IPLEX YS插入管末端采用激光照明實現卓越照明。

IPLEX YS是首款配備激光照明的工業視頻內窺鏡,該照明系統不僅能耗低,其亮度還是傳統長插入管內窺鏡的2倍。該系統擁有各種可更換式的光學適配器,可以實現最佳的放大倍率和放大方向。因此,用戶可以輕易的在各種檢測環境中實施觀測。




各種環境下都可以生成清晰、鮮艷的圖像

 6.5英寸日光顯示屏不論是在室內還是戶外都可以顯示清晰明亮的圖像。我們獨有的圖像處理技術WiDER(寬動態擴展范圍)可以突出陰影和高光部位的細節,從而能夠顯示整個景深內亮度和對比度均勻的圖像。




精確診斷

精確的檢測后分析



IPLEX YS擁有大量的后檢測功能以協助用戶進行各種分析。

用戶可在將JPEG靜態圖像和AVI動態影像記錄至CF卡或是USB快閃驅動器中,并可使用ImageNotepad為記錄的圖像輸入較長的說明。輸入文字時,若輸入的是字母則會顯示一組相近的單詞,從而使文本輸入更加的簡便快捷。當將檢測數據傳入計算機時,用戶為圖像添加的說明將作為圖像的一部分可以立即進行瀏覽。




立體測量,可靠的缺陷檢測

深度

立體測量技術可以精確地以任意目標角度對缺陷進行三維測量。檢測時,用戶可以輕易的測量缺陷的尺寸和深度以及侵蝕、腐蝕和損壞的面積。對缺陷進行大量的檢測計算可使檢測結果更可靠。

我們特有的Spot-Ranging(物距測量),是一款提供了真正實時的、插入管末端到目標距離的測量工具,它能指引內窺鏡插入管末端至檢測對象的最佳距離處。使檢測人員可在首次嘗試中,即能輕松確定插入管末端是否足夠接近測量目標,并獲得最精確的測量結果。




便捷的圖像數據管理

InHelp Viewer軟件具有圖像管理功能和精確測量圖像中物體的功能。該軟件可從我們的官網免費下載,它是一款理想的工具,旨在幫助用戶再次測量和確認已存的測量結果。這個高級軟件的特點是信息編輯和報告生成,使您可以更加有效率地制作檢測報告。



技術規格:

IPLEX YS工業視頻內窺鏡需要定做。

插入管

型號

插入管直徑

插入管長度

插入管外表面

彎曲角度

IV88300Y

φ8.5 mm

30 m

高耐用性鎢絲編織層

60°(上/下/左/右)

彎曲角度控制機構

通過氣體力學壓力控制插入管末端的彎曲

照明方式

激光二極管照明

重力傳感器

指示插入管末端的重力方向

溫度傳感器

2級高溫報警指示

物鏡清潔功能

通過噴氣清潔插入管末端的灰塵和殘渣


主機單元

尺寸(寬×高×長)

472 mm x 522 mm x 380 mm

系統重量

約26 kg

LCD顯示器

6.5英寸LCD日光顯示屏,防反光型

電源

可拆卸電池:14.8 V(額定),120分鐘運行時間

交流電源:100 V~240 V,50/60 Hz(附帶AC適配器)

氣體供應方式

小型CO2壓縮氣筒或空氣壓縮機

硬件連接器

視頻輸出

S-Video,混合BNC

音頻輸入

外接話筒,3.5 mm單聲道插孔

附件連接器

雙向通信接頭

USB

一個USB接口


軟件控制

影像控制

3倍數字變焦,9級數字亮度控制,5級對比度調整,用于凍結和檢索影像

可調增益控制

4級可調增益控制,使用了專業WiDER亮度平衡技術

曝光控制

可調節CCD曝光時間。 PAL:20 ms~500 ms,NTSC:17 ms~500 ms

色彩增強

單色模式或強調紅色、藍色、全部基色


記錄管理功能

記錄媒體

CF卡(1GB標準,與達4GB的推薦CF卡兼容)。推薦使用USB快閃驅動器。

內存

1GB標準

標題

30個字符的標題(含日期、時間和系統設置)。ImageNotepad允許為每張圖像添加最多10條說明,
按類別和內容顯示。

縮略圖

圖像以縮略圖方式顯示

靜態圖像記錄

分辨率(像素)

NTSC:640×480,PAL:768×576

視頻錄制

記錄格式

JPEG - 超高品質,高品質,標準品質;
TIFF - 未壓縮(僅用于立體末端適配器)

分辨率(像素)

NTSC:320×240/640×480,PAL:384×288/768×576

記錄格式

AVI格式、動態JPEG壓縮、兼容Windows Media Player

音頻錄制

記錄格式

WAV格式,最大60秒


立體測量功能

距離

兩點之間的距離

點到線

點到一條用戶定義直線的垂直距離

深度

點到一個用戶定義平面的正交深度/高度

面積/線

多個點間的面積及周長

剖面

兩點之間的橫截面標繪圖

綜合

綜合兩點之間的綜合測量(包括距離、點到直線、面積和線)

偏差

使用一條穿過測量點的平行線來測量點到線的距離

光學適配器規格

光學適配器變量


光學系統

末端

視場

觀測方向

景深*1

外徑*2

硬末端*3

觀測適配器

AT120D/NF-IV88Y

120o

正面

4~190 mm

?8.5 mm

30.7 mm

AT120D/FF-IV88Y

正面

25~∞ mm

AT120S/NF-IV88Y

側面

1~25 mm

35.6 mm

AT120S/FF-IV88Y

側面

5~∞ mm

立體適配器

AT60D/60D-IV88Y

60o/60o

正面/正面

5~∞ mm

?8.5 mm

36.9 mm

AT60S/60S-IV88Y

側面/側面

4~∞ mm

39.6 mm

*1. 表示光學適配器的最佳焦距。
*2. 當適配器安裝在插入管上時,可以插入到直徑為?8.5 mm的小孔中。
*3. 表示安裝時該插入管末端的剛性部分的長度。
