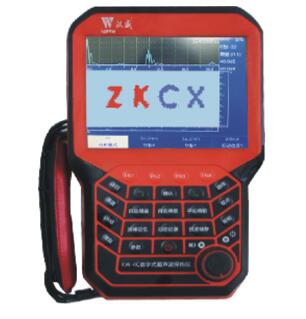

產品概述
通過中國鐵道科學研究院技術質量認可
→內置各類機車車輛檢測工藝
→設備提供A/B/C/TOFD掃查模式,一機多用
→可通過Wifi鏈接Internet,實現“探傷云檢測”
→電阻式觸控屏,防油防水,觸控靈敏
→基于Windows操作系統開發的操作軟件,軟件定制化,升級更高效
性能特點
→400MHz采樣頻率,波形還原度更高
→可通過WIFI連接Internet,實現云檢測,實現探傷數據的無線傳輸,實時的查看共享
→同步采集輸出模式,幾點幾開路(OC)門
→采用兩維增量型編碼器接口,兼容電壓型和電流型編碼器
→電阻式觸摸屏,防油防水,觸控靈敏
→實現A/B/C/TOFD 掃查,設備可完成單通道TOFD掃查,能更清楚,更準確的發現缺陷
→實現軟件在線一鍵升級,升級修改程序,修改標準采用一鍵升級,無需返廠,更節約時間,成本。
技術參數
→脈沖類型:負方波脈沖
→發射脈沖電壓:200V - 400V
→脈沖前沿:<10 ns
→脈沖寬度:5 ns-1000ns連續可調
→阻抗匹配:200Ω /500Ω可調
→采樣頻率/位數:400MHz/10bits
→采樣深度:512
→重復頻率:15-1000Hz可調
→檢波方式:數字檢波
→衰減器精度:<+1dB/12dB
→增益范圍:0dB - 120dB
→聲速范圍:300~20000 m/s
→動態范圍:≥30dB
→信號帶寬:0.5MHz - 25MHz
→垂直線性誤差:≤3%
→水平線性誤差:≤1%
→分辨率:≥26dB(阻抗500Ω、范圍26dB-32 dB)(2.5P 20Z)
(阻抗200Ω、范圍30dB-36dB)(2.5P 20Z)
→靈敏度余量:>60dB(深200mmΦ2平底孔)
→波形顯示方式:射頻波,檢波 (全波、負或正半波)
→輸出:WIFI,USB2.0,VGA
→顯屏:5.7' 高亮真彩色640×480日光可讀 LCD,最大A掃尺寸 115.2×86.4 mm
→控制:前板密封鍵盤,飛梭,觸摸屏
→尺寸:266×164×48 mm含電池
→電源、電壓:電池8.4V10Ah連續工作8小時(鋰電池供電)
→環境溫度:(-10-40)℃(參考值)
→相對濕度:(20-95)%RH
→重量:約1.25kg含電池
產品概述
通過中國鐵道科學研究院技術質量認可
→內置各類機車車輛檢測工藝
→設備提供A/B/C/TOFD掃查模式,一機多用
→可通過Wifi鏈接Internet,實現“探傷云檢測”
→電阻式觸控屏,防油防水,觸控靈敏
→基于Windows操作系統開發的操作軟件,軟件定制化,升級更高效
性能特點
→400MHz采樣頻率,波形還原度更高
→可通過WIFI連接Internet,實現云檢測,實現探傷數據的無線傳輸,實時的查看共享
→同步采集輸出模式,幾點幾開路(OC)門
→采用兩維增量型編碼器接口,兼容電壓型和電流型編碼器
→電阻式觸摸屏,防油防水,觸控靈敏
→實現A/B/C/TOFD 掃查,設備可完成單通道TOFD掃查,能更清楚,更準確的發現缺陷
→實現軟件在線一鍵升級,升級修改程序,修改標準采用一鍵升級,無需返廠,更節約時間,成本。
技術參數
→脈沖類型:負方波脈沖
→發射脈沖電壓:200V - 400V
→脈沖前沿:<10 ns
→脈沖寬度:5 ns-1000ns連續可調
→阻抗匹配:200Ω /500Ω可調
→采樣頻率/位數:400MHz/10bits
→采樣深度:512
→重復頻率:15-1000Hz可調
→檢波方式:數字檢波
→衰減器精度:<+1dB/12dB
→增益范圍:0dB - 120dB
→聲速范圍:300~20000 m/s
→動態范圍:≥30dB
→信號帶寬:0.5MHz - 25MHz
→垂直線性誤差:≤3%
→水平線性誤差:≤1%
→分辨率:≥26dB(阻抗500Ω、范圍26dB-32 dB)(2.5P 20Z)
(阻抗200Ω、范圍30dB-36dB)(2.5P 20Z)
→靈敏度余量:>60dB(深200mmΦ2平底孔)
→波形顯示方式:射頻波,檢波 (全波、負或正半波)
→輸出:WIFI,USB2.0,VGA
→顯屏:5.7' 高亮真彩色640×480日光可讀 LCD,最大A掃尺寸 115.2×86.4 mm
→控制:前板密封鍵盤,飛梭,觸摸屏
→尺寸:266×164×48 mm含電池
→電源、電壓:電池8.4V10Ah連續工作8小時(鋰電池供電)
→環境溫度:(-10-40)℃(參考值)
→相對濕度:(20-95)%RH
→重量:約1.25kg含電池
