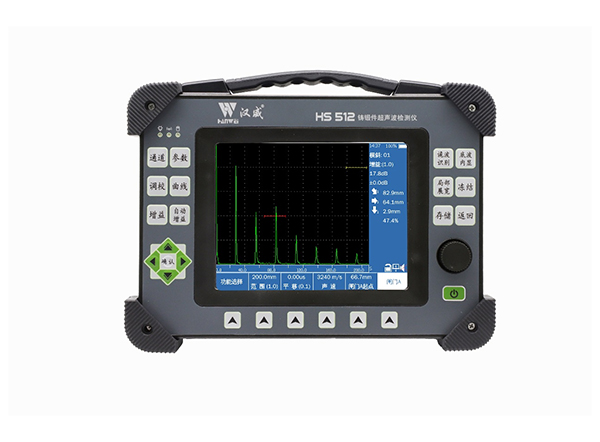

HS 512鑄鍛件超聲波檢測儀

產品概述HS 512是一款鑄鍛件專用檢測儀，儀器外觀與我公司市場上占有率較高的HS810 TOFD檢測儀保持一致，重量輕，易攜帶，有4角防護，防撞耐磨。常用功能設置熱鍵，操作簡單高效。
功能特點? 一鍵識別詭波，檢測長工件時可準確檢測缺陷而不受幻象波干擾，讓檢測更簡單；
? 底波內顯，底波與傷波差異再大也可同屏顯示；
? 局部展寬功能，呈現更多…

咨詢熱線：13761118001

產品介紹82

產品概述

HS 512是一款鑄鍛件專用檢測儀，儀器外觀與我公司市場上占有率較高的HS810 TOFD檢測儀保持一致，重量輕，易攜帶，有4角防護，防撞耐磨。常用功能設置熱鍵，操作簡單高效。

功能特點

? 一鍵識別詭波，檢測長工件時可準確檢測缺陷而不受幻象波干擾，讓檢測更簡單；

? 底波內顯，底波與傷波差異再大也可同屏顯示；

? 局部展寬功能，呈現更多波形細節，關注你的關注；

? DAC,、AWS、DGS曲線自由切換，滿足不同模式及標準的要求。

技術參數

通用參數
用戶界面的語言	中文
存儲空間	8G SD卡，可擴展至64G
供電類型	DC15V適配器供電 11.1V/6600mA鋰電池供電
顯示屏類型	6.5英寸LED液晶屏
總體尺寸（寬 × 高 × 厚）	248×180×80（mm）
重量	2.4kg
顏色	軍綠色
人機交互	飛梭、鍵盤

儀器接口
探傷接口	C9*2
I/O接口	2路編碼器接口
USB端口	2個USB 2.0
視頻輸出	1個VGA
通訊接口	1個RJ45網口
電源接口	標準2.5mmDC接口

脈沖發生器
脈沖發生器	可調負方波
脈沖重復頻率（PRF）	15 Hz ～ 1000 Hz
發射電壓	300 V～800 V
脈沖寬度	300 V～800 V
發射阻尼	30 ns ～ 1000 ns
發射阻尼	50 Ω、500 Ω

接收器
采樣頻率	200MHz/10bit
采樣深度	512
接收器帶寬	0.5～ 30MHz，在?3 dB處
等效輸入噪聲	≤80nV/√Hz
檢波	全波、正半波、負半波、射頻波
水平線性	0.2% FSW

垂直線性	3%FSH
衰減器精度	＜ ±1dB/20dB
波幅測量	0.4% ～ 100%FSH
增益范圍/調節步進	120dB/0.1dB
綜合性能	39dB
分辨率	62dB
靈敏度余量	62dB
