產品概述

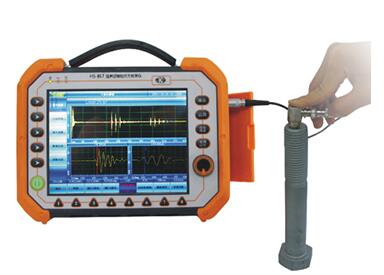

HS BLT型超聲波螺栓應力檢測儀測量技術是根據聲彈性理論研發而成。根據聲彈性相關理論，超聲橫波和縱波沿螺栓軸向傳播時，超聲傳播時間與螺栓軸向應力呈一定線性關系。檢測系統精確測量超聲橫波和縱波沿螺栓軸向傳播的時間并帶入相關參數，間接計算出螺栓軸向預緊應力數值大小。
測量系統設置數種不同強度、不同規格螺栓經拉力試驗校準的應力參數，可廣泛應用于多種螺栓連接結構的螺栓軸向應力的測量任務。系統軟件測量精度高、界面友善、操作簡單，硬件系統集成化程度高，外形尺寸小巧、便于攜帶，可廣泛應用于航空航天、橋梁建筑、風力發電、火力發電、水力發電、石油化工等工業領域的安裝現場檢查、在役檢測、在線監測等施工過程
性能特點
HS BLT 型超聲波螺栓應力檢測儀性能特點：
螺栓軸向緊固力超聲測量技術是根據聲彈性理論研發而成。根據聲彈性相關理論，超聲橫波和縱波沿螺栓軸向傳播時，超聲傳播時間與螺栓軸向應力呈一定線性關系。檢測系統精確測量超聲橫波和縱波沿螺栓軸向傳播的時間并帶入相關參數，間接計算出螺栓軸向預緊應力數值大小。
測量系統設置數種不同強度、不同規格螺栓經拉力試驗校準的應力參數，可廣泛應用于多種螺栓連接結構的螺栓軸向應力的測量任務。系統軟件測量精度高、界面友善、操作簡單，硬件系統集成化程度高，外形尺寸小巧、便于攜帶，可廣泛應用于航空航天、橋梁建筑、風力發電、火力發電、水力發電、石油化工等工業領域的安裝現場檢查、在役檢測、在線監測等施工過程。
技術參數
HS BLT 型超聲波螺栓應力檢測儀技術參數：
測量模式：脈沖回波（標準）
測量頻率：2.25M、2.5M、3.5M、5M、10M
測量范圍：螺栓直徑≥8mm
聲時檢測精度：±10ns
螺栓緊固力檢測精度：≤±5%
工作溫度：-20℃~+50℃
外型尺寸：260mm（長） x 185mm（寬） x 75mm（厚）
整機重量：2.77kg
產品概述
HS BLT型超聲波螺栓應力檢測儀測量技術是根據聲彈性理論研發而成。根據聲彈性相關理論，超聲橫波和縱波沿螺栓軸向傳播時，超聲傳播時間與螺栓軸向應力呈一定線性關系。檢測系統精確測量超聲橫波和縱波沿螺栓軸向傳播的時間并帶入相關參數，間接計算出螺栓軸向預緊應力數值大小。
測量系統設置數種不同強度、不同規格螺栓經拉力試驗校準的應力參數，可廣泛應用于多種螺栓連接結構的螺栓軸向應力的測量任務。系統軟件測量精度高、界面友善、操作簡單，硬件系統集成化程度高，外形尺寸小巧、便于攜帶，可廣泛應用于航空航天、橋梁建筑、風力發電、火力發電、水力發電、石油化工等工業領域的安裝現場檢查、在役檢測、在線監測等施工過程
性能特點
HS BLT 型超聲波螺栓應力檢測儀性能特點：
螺栓軸向緊固力超聲測量技術是根據聲彈性理論研發而成。根據聲彈性相關理論，超聲橫波和縱波沿螺栓軸向傳播時，超聲傳播時間與螺栓軸向應力呈一定線性關系。檢測系統精確測量超聲橫波和縱波沿螺栓軸向傳播的時間并帶入相關參數，間接計算出螺栓軸向預緊應力數值大小。
測量系統設置數種不同強度、不同規格螺栓經拉力試驗校準的應力參數，可廣泛應用于多種螺栓連接結構的螺栓軸向應力的測量任務。系統軟件測量精度高、界面友善、操作簡單，硬件系統集成化程度高，外形尺寸小巧、便于攜帶，可廣泛應用于航空航天、橋梁建筑、風力發電、火力發電、水力發電、石油化工等工業領域的安裝現場檢查、在役檢測、在線監測等施工過程。
技術參數
HS BLT 型超聲波螺栓應力檢測儀技術參數：
測量模式：脈沖回波（標準）
測量頻率：2.25M、2.5M、3.5M、5M、10M
測量范圍：螺栓直徑≥8mm
聲時檢測精度：±10ns
螺栓緊固力檢測精度：≤±5%
工作溫度：-20℃~+50℃
外型尺寸：260mm（長） x 185mm（寬） x 75mm（厚）
整機重量：2.77kg
